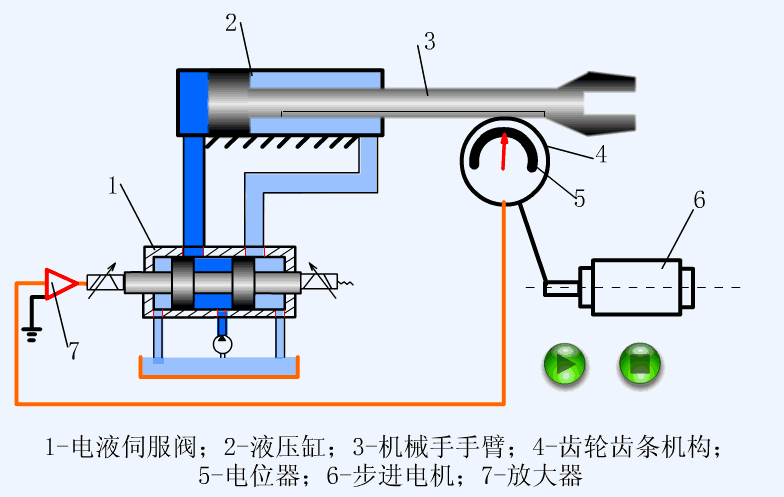

對某錯誤的伺服原理圖示做說明

universal

/ l. G( s6 f$ N9 P: q+ T該圖有N多錯誤，這里一一指出，經免誤導初學者
, U0 A4 A2 k: U; `$ Y/ _: ~; U
& S0 B7 n8 x7 F# b" d/ m- M6 M
http://www.ytsybjq.com/data/attachme ... dz0q00ixd152id2.gif

- w9 ?9 |0 ?) e) A0 G1 t+ J% L9 M一、最基本的機械基礎，常用的漸開線齒輪是等傳動比，不是等角速度，所以很少用齒輪做反饋。
二、就算用改進的齒輪反饋，背隙也會對系統穩定性構成很大影響，反饋環節盡量少加入機械傳動，對時間常數，非線性影響都大。
三、所謂的電液伺服閥其實是個比例閥，目前主流的商用伺服閥前置級要么噴擋，要么射流管或其變種，沒有滑閥，二級三級的才有滑閥，而滑閥的反饋是進伺服閥的線圈的，外反饋也是進伺服閥的前置級線圈（假定控制板集成到線圈里），而不是到滑閥線圈。伺服閥的控制比圖示復雜的多。
四、伺服閥居然一邊有彈簧一邊沒彈簧，開什么玩笑，要么是彈簧反饋桿自動對中，要么是電反饋?zhàn)杂晌恢谩?br /> ; O, _2 E0 |; [% F五、伺服系統多選擇差動變壓器反饋，差一些也會用磁致光柵，怎么會用步進電機。

機械路慢

慚愧，看不懂

江蘇阿虎wyh

謝謝樓主的解讀！

未來第一站

3 H' ]: B' X, p1，大俠這可能是一個比較早期的的伺服系統教學示意圖。
) m" r5 c5 B/ E2，至于大俠提到的結構，伺服閥本身的細節問題，我認為有兩點需要考慮，1)是作者所處的時間點和環境，2）是作者目的，可能忽略了具體結構。
2 j6 @9 }" v3 w% }+ V3，步進電機的應用，可能也是有一些具體的原因的。
" t, O, {( G7 k; j2 W) D7 t我對伺服這塊也是限于一些閥的認識，至于伺服系統也是書上看看，沒有實際的伺服系統經驗。
有經驗的只是做過一個比例伺服閥的反饋小結構，算不上伺服系統。
4，看來此圖還是有可探討的余地。
$ j) E: q0 E& v4 \# V6 z$ K5，謝謝大俠指點!
4 c7 ^5 V# r9 v8 M! G" Q0 \3 k& E& |

duanyz

請教樓主，伺服閥的實質就是用伺服電機（機構）去控制閥門的開合大小嗎？

淡然

樓主高手，以后多分享這方面的資料，謝謝。
& O: W& f) `/ F" l$ f

dahai0606

樓主高手

只有快樂

伺服閥沒接觸過，敢問樓主在哪個領域的大神？

universal

只有快樂 發表于 2017-5-11 19:02
伺服閥沒接觸過，敢問樓主在哪個領域的大神？

- b. j/ q) b4 V1 C2 o我自己就會做伺服閥

只有快樂

" K( x* O* D) ?& x

universal 發表于 2017-5-12 10:02
0 s* `4 @2 v6 _& g+ z- {5 h我自己就會做伺服閥

那你是液壓原件生產商銷售商，還是一個大型國企？感覺涉獵的怎么這么廣呢！從伺服到負載敏感和閉式系統都有接觸，還能自己生產閥？對您的工作經歷感興趣。看看能不能在某一個機會合作一下。
