浮動機構

查看數: 10200 | 評論數: 26 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-6-25 13:28

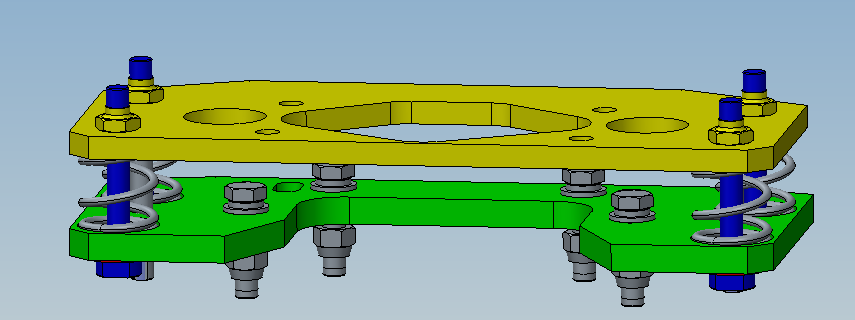

本帖最后由將軍_JCZ60 于 2019-6-25 13:33 編輯需要機構能夠在X,Y,Z方向浮動，浮動距離為±5mm，同時能夠允許±1°的角度偏差，目前是用四個彈簧來實現的，但是發現壓縮彈簧始終會受到非垂直方向的力，請問有沒 ...

回復

SNT 發表于 2023-3-27 16:21:00

兩板之間不要硬連接改為鏈條連接。類似以前的磅秤臺

吃饃的魔 發表于 2023-3-27 16:10:27

將軍_JCZ60 發表于 2023-3-27 14:29
這個是怎么浮動的？

中間連接是聯軸器

將軍_JCZ60 發表于 2023-3-27 14:29:42

吃饃的魔發表于 2023-3-24 18:38
可以參考這種

這個是怎么浮動的？

吃饃的魔 發表于 2023-3-24 18:38:12

可以參考這種


藍天心 發表于 2022-6-7 09:33:57

加兩導柱固定在下底面，導套用銅套；銅套內部和導柱滑動配合，用于Z向浮動；銅套外部做成球面與頂板配合，用于角度浮動。

好像不行，估計還得放開2自由度才行，刪不了了，不好意思發表于 2022-6-7 09:41

Pat077 發表于 2022-6-7 09:01:55

jimyzhu 發表于 2019-6-26 10:37
聽著很巧妙的樣子，有圖么？

錐度，脫開浮動，縮回鎖緊

fangyunsheng 發表于 2022-6-6 19:13:08

要彈簧能承受一定測量力，只需要讓四個彈簧都傾斜一定角度就可以了?，F在4個彈簧軸線是平行的，讓它們的軸線頂部都向中心傾斜，形成錐形支撐。

一葉秋風 發表于 2022-6-5 11:00:40

換電結構，ODU，劈槽插孔，照明燈，馬達鎖，自動開蓋……同道中人啊，有空跟你學習哦！

靜待瓜熟 發表于 2019-6-26 15:33:54

那2個導向孔可以加大倒角，就是錐面，或者導向軸錐面。然后彈簧上面的平板與螺栓配合的孔加大，至少大于螺栓10
