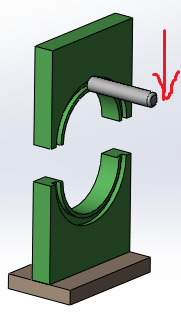

正文摘要:想設計一種機構，如下圖所示：上半圓帶著圓柱銷能上下移動，與下半圓合成一個整圓，然后圓柱銷能繞著大圓做圓周運動，求助各大神怎么做導向機構，以及用什么傳動機構。 7 L" a8 x5 U9 _ - s( ]+ n1 p5 N) A/ H ... |
曉昀 發表于 2018-6-12 21:53 這就是我想要問的，圓柱銷能和上面的塊一起上下運動，當上下塊合攏后，圓柱銷要能繞大圓做旋轉，能不能做這種結構' X7 {& a; R) g6 W) X |
| 還是沒有完全理解你的意思。圓柱銷在上半圓上怎么放置？ |
| 樓主提的問題范圍比較廣，從大方方面來講可實現的動作無非是把圓周運動轉換為直線運動，其實以下都可以實現，如：凸輪，齒輪齒條，曲柄滑塊，帶傳動等等。 |
Slainet 發表于 2018-6-12 15:15) K5 H$ |3 E9 Z" X1 v 最關鍵的是想不出用怎樣的旋轉導向機構，碰到旋轉機構，我們一般會用軸承做支撐，但軸承不能分成兩半。 |
| 上下動的部分和驅動小桿轉的保證是隨動的，上下可以用氣缸，轉圈可以用電機 |
|
教你如何上傳圖片，示例) W @) f+ g! u3 G0 s http://www.ytsybjq.com/thread-451943-1-1.html5 \) R6 e4 A7 m$ {# R9 _; @) T3 A (出處: 機械社區)/ s6 J7 M& C3 {% _& |0 V |
|
|
