同步帶輪輪轂上的緊定螺釘孔為什么要有兩個？

查看數: 15041 | 評論數: 20 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-5-20 16:01

忽然想到一個問題，就是同步帶輪輪轂上的M3緊定螺釘孔為什么要按90°角布置兩個？補充內容 (2018-5-21 15:00): 補充的圖片在12樓，同步帶輪孔徑φ5，http://www.ytsybjq.com/forum.php?mod ... 038&pid=5144217 補 ...

回復

d234377004 發表于 2024-4-16 17:13:33

謝謝

會新 發表于 2018-5-22 09:58:58

增大扭矩固定帶輪在軸的位置兩個頂絲比一個要好很多尤其是軸上沒銑扁位的情況下

討論一個好設計 發表于 2018-5-22 09:42:48

不只是這里，查一下帶軸承的軸承座一樣對軸固定的時候使用2個緊定螺釘限位，我也沒搞懂為啥

Lsw_dVz2Z 發表于 2018-5-21 23:25:58

因為有_FVboB 發表于 2018-5-20 19:23
有的是一個當然一般是倆個鍵槽位置和鍵槽90度位置還有的是180度方向倆一定要問 ...

180度好像沒有吧

d234377004 發表于 2018-5-21 15:20:05

滅嘎嘎發表于 2018-5-20 22:04
misumi的一般都是倆，有鍵槽的其中一個在鍵槽位置，另一個120度布置或者90度布置，多一個頂絲應該就是多一 ...

但是從理論出發，并不存在扭矩無限提高的情況，因為5mm軸徑的步進電機能提供的扭力實在是有限，遠達不到需要用兩個緊定螺釘來增加扭力的程度吧

d234377004 發表于 2018-5-21 15:17:20

遠祥發表于 2018-5-21 10:10
90度分布能做轉軸承受的力更大。

但是φ5mm軸徑的軸本身輸出的扭矩就不會太大，有沒有這種結構設計的理論支持？我機械手冊上面找不到，這個問題就好像1+1=2，大家都知道應該是這樣但是深究起來卻并不知道如何很好的解釋

d234377004 發表于 2018-5-21 15:14:35

因為有_FVboB 發表于 2018-5-20 19:23
有的是一個當然一般是倆個鍵槽位置和鍵槽90度位置還有的是180度方向倆一定要問 ...

小的同步帶輪標準件貌似都是90度角布置兩個

d234377004 發表于 2018-5-21 15:13:01

游走邊緣發表于 2018-5-20 19:18
上圖喲，還有就是何為同步帶輪

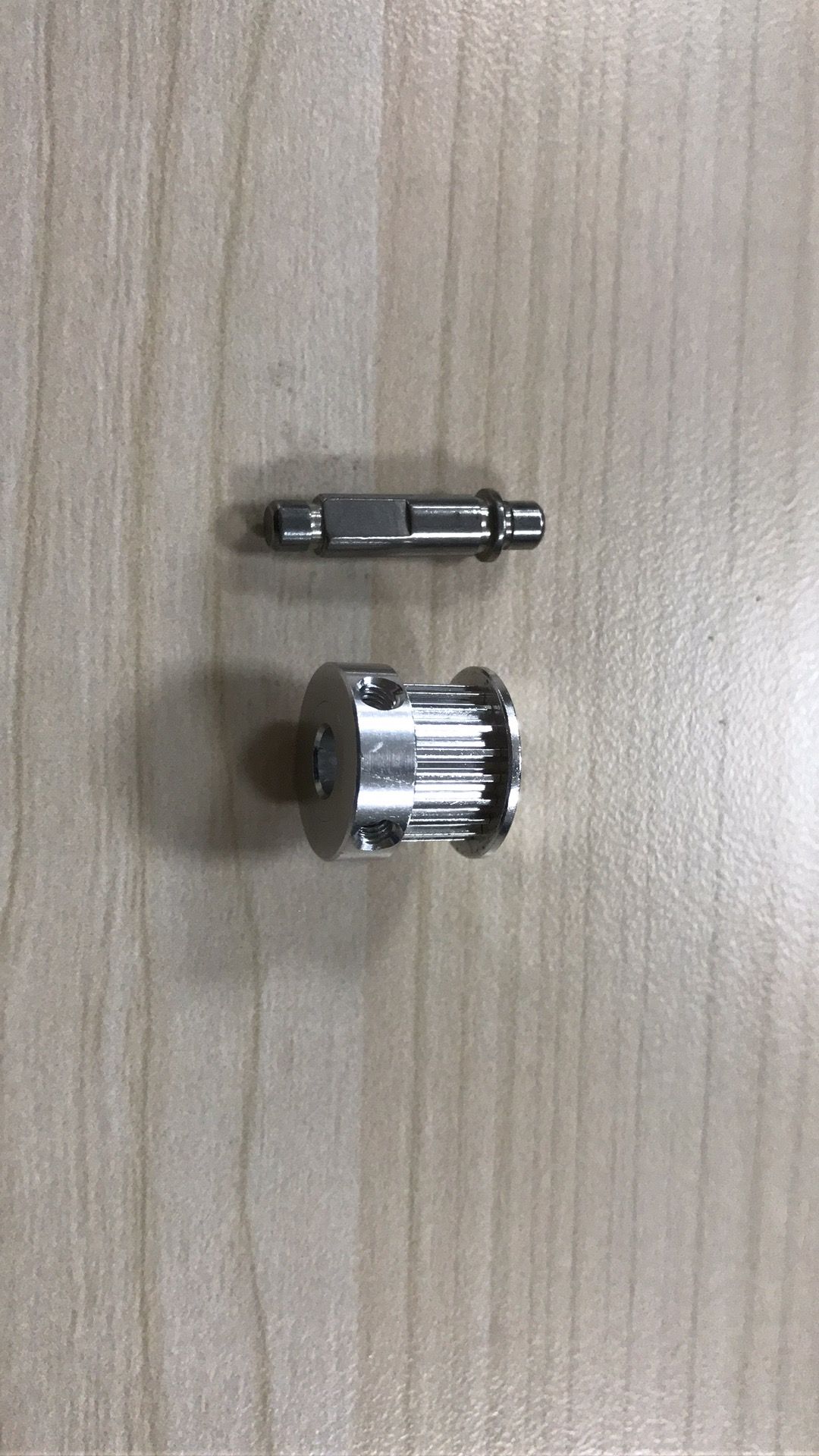

已補充照片

d234377004 發表于 2018-5-21 15:12:05

韓寒11 發表于 2018-5-20 16:59
樓主最好是傳張照片，看圖說話會好分析點，緊定螺釘可以定位，也可以做一些調整作用

已補充照片
