梯形絲杠載物裝置的電機選型問題，求大神指教

查看數: 4962 | 評論數: 16 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-2-1 17:37

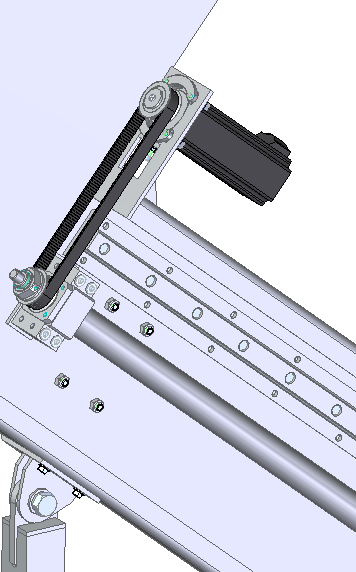

小弟目前正在設計一款安裝在樓梯上的小設備，利用的是傳動系統是梯形絲杠，絲杠直徑36，螺距6，導程6，如圖所示，單根直線導軌，下方是2個尼龍滾輪(線性模組一般是上下都是導軌，這里節約成不，不知是否可行)，然后 ...

回復

小溪水 發表于 2020-6-19 16:43:10

這么長的絲桿傳動很容易卡死不動

臨江仙西江月 發表于 2020-6-19 10:50:16

先看看

TBI總代理 發表于 2018-2-2 10:14:26

樓主是哪里的，我這里提供提供導軌，絲杠，模組

ljfbin 發表于 2018-2-2 09:23:13

伽陵鳥發表于 2018-2-2 08:54
用鋁型梁建議滑塊承重的，不要側置，放在上面最好，用直線軸承最好，那也有可固定的圓柱型導柱，便宜又好 ...

因為我這個是放在樓梯上用的，不側置的話對樓梯走道占用空間比較大，所以要側的裝

伽陵鳥 發表于 2018-2-2 08:54:31

ljfbin 發表于 2018-2-2 08:50
對定位的精度要求不高，然后導軌安裝面的話，打算用市面上現有的線性模組的鋁型材，不知是否可行？

用鋁型梁建議滑塊承重的，不要側置，放在上面最好，用直線軸承最好，那也有可固定的圓柱型導柱，便宜又好安裝

ljfbin 發表于 2018-2-2 08:50:02

伽陵鳥發表于 2018-2-2 08:46
你要多少精度，你用這么長絲桿，還有這直線導軌，要那么高精度嗎，直線導軌安裝面有平面度要求的，附近有加 ...

對定位的精度要求不高，然后導軌安裝面的話，打算用市面上現有的線性模組的鋁型材，不知是否可行？

用鋁型梁建議滑塊承重的，不要側置，放在上面最好，用直線軸承最好，那也有可固定的圓柱型導柱，便宜又好安裝詳情回復發表于 2018-2-2 08:54

ljfbin 發表于 2018-2-2 08:46:50

TBI總代理發表于 2018-2-2 01:32
滾珠絲杠，直線導軌

嗯，就相當于線性模組~不知這位大哥有什么好的建議嗎？

伽陵鳥 發表于 2018-2-2 08:46:41

你要多少精度，你用這么長絲桿，還有這直線導軌，要那么高精度嗎，直線導軌安裝面有平面度要求的，附近有加工的地方嗎，那么長

ljfbin 發表于 2018-2-2 08:46:07

受不了了發表于 2018-2-1 19:53
樓主工作10年了對這些超常規的零配件沒啥直覺

虛心接受批評，因為之前確實沒接觸過這類零配件，所以真的沒概念，唉~
