退刀槽的到底什么時候設計

查看數: 7747 | 評論數: 8 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2017-11-9 09:37

正文摘要:

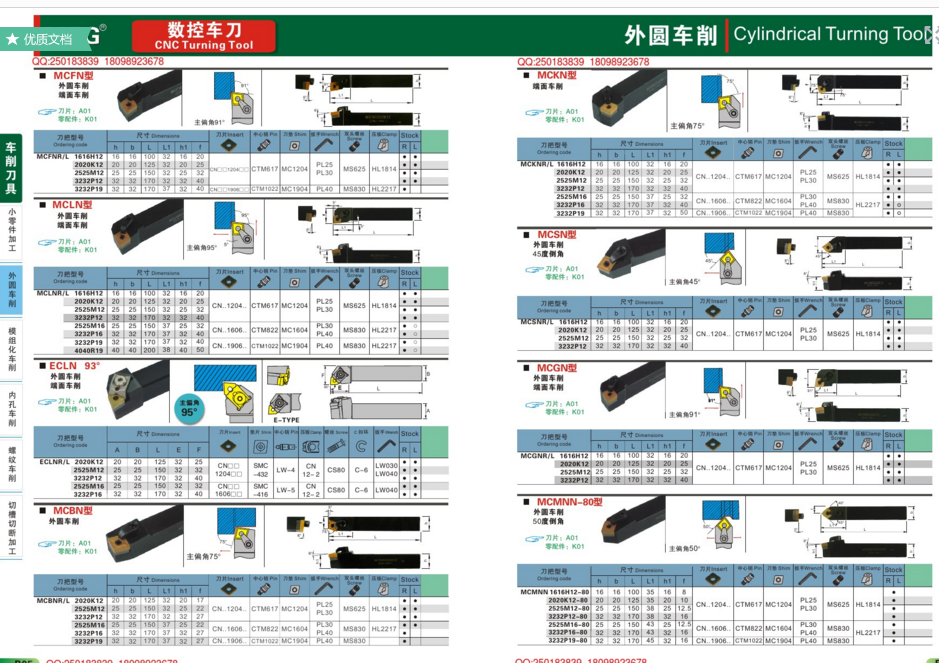

最近仔細看了我們供應商的加工件,發現很多地方都沒做到清根。想到自己的設計確實沒有做退刀槽,因此惡補了一下。車螺紋退刀槽很好理解,但是車臺階軸的退刀槽有點懵逼,我看了不少外圓車刀的圖,刀具自身就可以做到 ...

回復

韓寒11 發表于 2017-11-9 20:30:23
工件有安裝需要的話,還是應該清根的,不然工件下不去,例如軸承
狙擊手 發表于 2017-11-9 19:07:01
槽寬也是有國標約束,不是隨意畫了就行。
未來第一站 發表于 2017-11-9 14:30:43
本帖最后由 未來第一站 于 2017-11-9 14:32 編輯 6 A1 T' m) T2 @: J

- m5 }! R0 u: e4 p  {6 W/ d% e' _$ @7 _更多的是裝配和受力的需要,相對于砂輪又叫越程槽。% |6 T8 d1 a" d' }8 M; g' o9 j
面壁深功 發表于 2017-11-9 14:20:01
有臺階軸,進行磨削工藝時也需要
黃工baba 發表于 2017-11-9 11:11:22
供應商沒有給你完全清根,很大程度是因為刀尖容易磨損,然后就會變成圓角的。只是刀尖磨損,不可能為此經常去磨刀吧
7 ~5 A8 z; ~1 w, S- C直角的地方容易應力集中,所以有圓角強度比較好。如果要清角就車成推到槽形式去除應力集中,具體形狀可以查資料。& \  R+ K9 L2 x8 ]& t2 D* N
李然 發表于 2017-11-9 11:04:33
正在連接... 發表于 2017-11-9 10:50$ b4 _" i4 d+ H
刀具做不到清根的,刀片有半徑圓角的,你可以標注的時候寫清楚,R0.5以下,那車的時候可以選擇R0.4的刀片, ...

7 J& H6 O; z1 x& L( Y  n$ P謝謝解答  仔細去看了淘寶的刀片確實刀尖處是R型的
8 L* u* I% H! G8 O' F/ Y
正在連接... 發表于 2017-11-9 10:50:02
刀具做不到清根的,刀片有半徑圓角的,你可以標注的時候寫清楚,R0.5以下,那車的時候可以選擇R0.4的刀片,實在要清根的話,那只有手磨刀或者用金屬陶瓷刀片或者R0.2的切槽刀片。
酷酷劍 發表于 2017-11-9 09:49:02
裝軸承根部一般清根
