氣缸上部加裝鎖定裝置，對位置鎖定

查看數: 9252 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-11-1 10:29

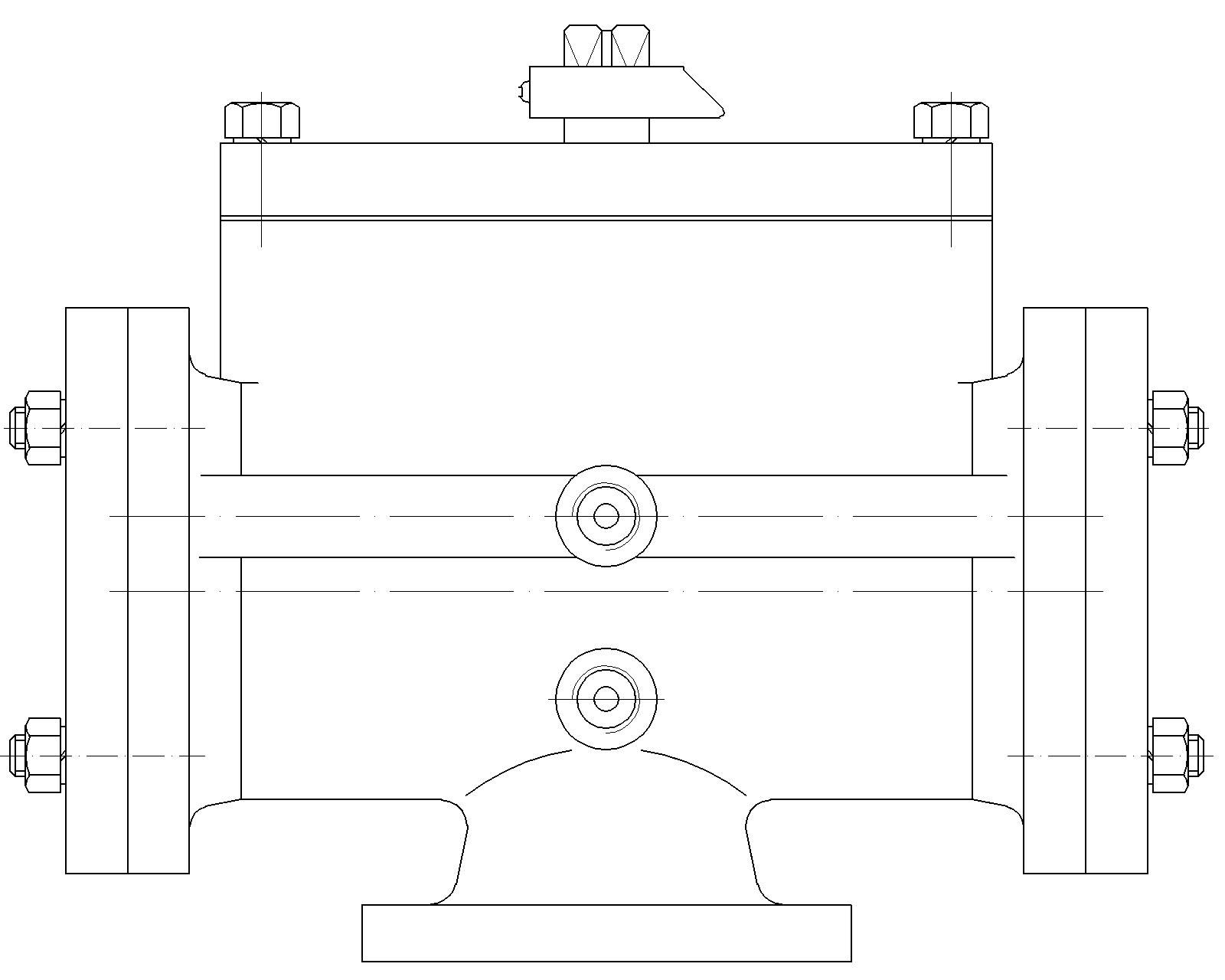

如圖，氣缸為行程90°的雙作用氣缸（如圖所示），安裝在閥門上，為閥門的驅動裝置。現在想在氣缸上部加裝一個鎖定裝置，目的是在氣缸走完行程并斷開氣源后進行位置的鎖定，防止介質的沖擊使閥門打開。考慮過加裝電 ...

回復

木頭人文 發表于 2017-11-3 13:47:20

用雙電控的電磁閥

cmdhl0421 發表于 2017-11-2 22:36:14

yooooo_R1Gic 發表于 2017-11-2 10:26
我是想在斷電、斷氣的情況下鎖定

那就用中封閥，斷電，斷氣都能保持住，你多去了解一下

張曉剛zxg 發表于 2017-11-2 21:10:44

菜鳥學習了

sundaybao 發表于 2017-11-2 13:26:46

氣動原理上可以實現，斷電鎖定也沒有問題的~

yooooo_R1Gic 發表于 2017-11-2 10:26:30

cmdhl0421 發表于 2017-11-1 20:28
氣缸的電磁閥采用三位五通中壓結構，就可以完美解決了

我是想在斷電、斷氣的情況下鎖定

yooooo_R1Gic 發表于 2017-11-2 10:22:58

宸思LH 發表于 2017-11-1 14:38
是蝶閥，那你介質是固體粉末類的么？
跟球閥處理方式一樣的。
你密封要求比較高，那就在布置上想辦法， ...

怎么說呢，蝶閥為大口徑的通風蝶閥，裝在船上，加鎖定是為了防止浪沖擊，同時加鎖定是客戶要求

cmdhl0421 發表于 2017-11-1 20:28:37

氣缸的電磁閥采用三位五通中壓結構，就可以完美解決了

宸思LH 發表于 2017-11-1 14:38:50

yooooo_R1Gic 發表于 2017-11-1 14:22
不是安裝在球閥上，是安裝在蝶閥上

是蝶閥，那你介質是固體粉末類的么？
跟球閥處理方式一樣的。
你密封要求比較高，那就在布置上想辦法，避免介質直接沖擊到蝶閥的閥板上。
物料的靜壓力不超過閥門開啟力，你的閥門在斷電斷氣的情況下就不會打開。

王浩_dc1eU 發表于 2017-11-1 14:35:34

給氣缸接一個雙線圈的電磁閥就可以了吧
