發布時間: 2017-9-29 10:27

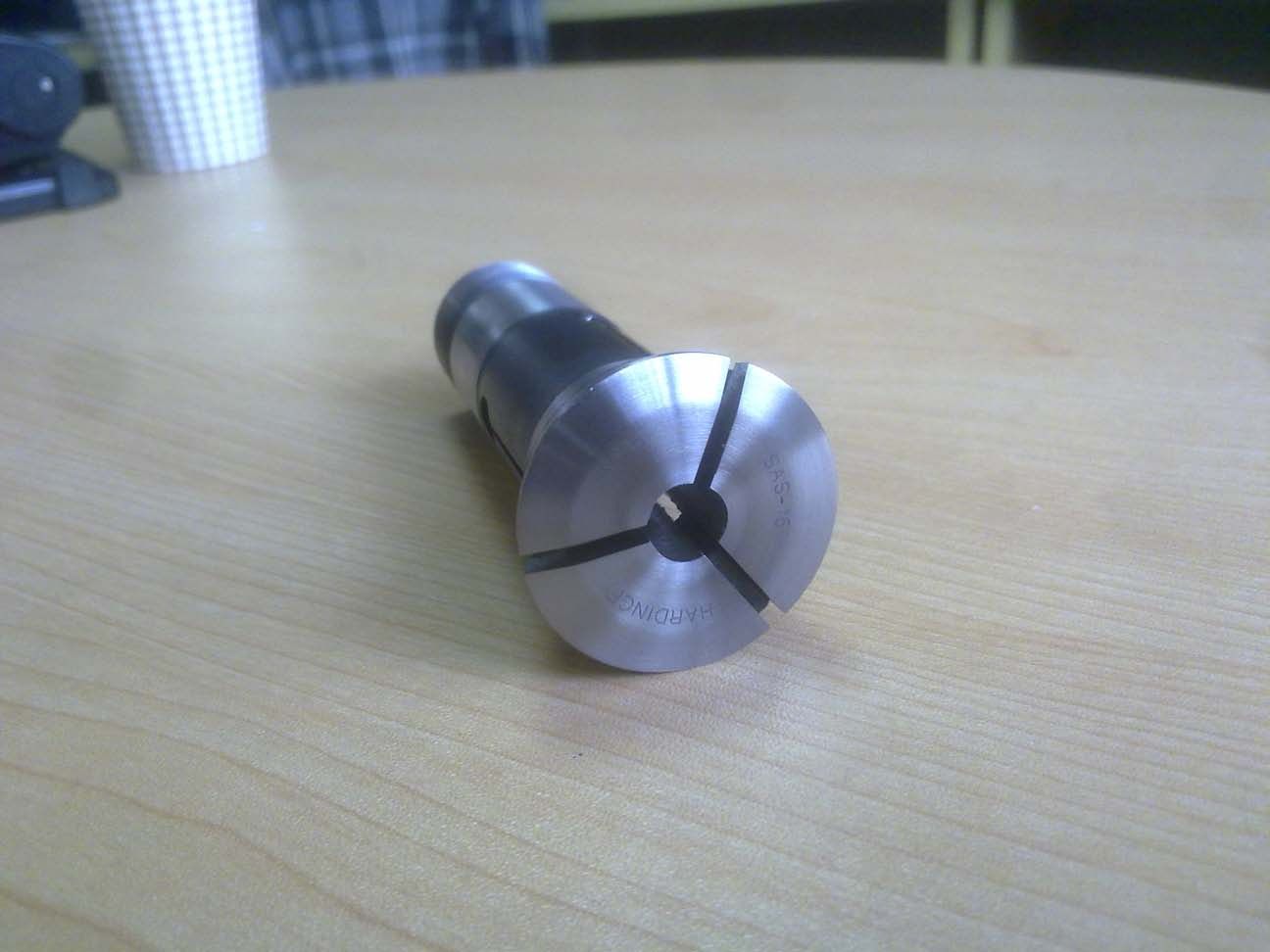

正文摘要:夾頭如圖。加工工件是圓柱薄壁工件，尺寸小外徑11mm，內徑7.5mm。7 }/ Z/ H( j& V( z- _ 運行時，凸輪帶動加緊；調試時，手動撥桿拉緊。* b) B/ N5 W) b/ v 想要測量夾頭的夾緊力（調試以及開班測量），具體想法是找 ... |
狙擊手 發表于 2017-9-29 21:37: S( f2 v) b; x4 S 并不是擔心是否鎖緊，我們本身調試就是調節鎖緊行程的，靠經驗確認夾緊力是否足夠，根據工件外徑尺寸變化確認力是否過大。( i# n9 N4 n3 i( Y+ Z/ Y 主要是客戶提出來需要知道這個力是多少，雖然覺得很沒有必要，但是沒辦法還是得做啊。 |
|
這種結構屬于剛性連接，可以參考鎖緊行程， 如果行程夠，是沒有問題。1 q( k7 f N! i 如何棒料不規則，或棒料尺寸超差，銷緊剛性就差的多。 就是你擔心的能否夾緊問題。: e, B7 @+ O9 F( y- r w+ n 這里不包含夾頭和本體的設計合理性和制造誤差因素。但這也很重要。 |
| 這種測量夾頭不好找啊，直徑太小了 |
lee0925 發表于 2017-9-29 11:50 之前詢問尺寸不合適，最小的好像是18mm的。謝謝！. g( L* ?* k! P3 j7 k: } |
|
德國SMW GFT-X卡盤夾緊力測量?jī)x |
| 找壓敏傳感器廠家問問看有沒有合適的 |
| 估計沒有現成的。 |
