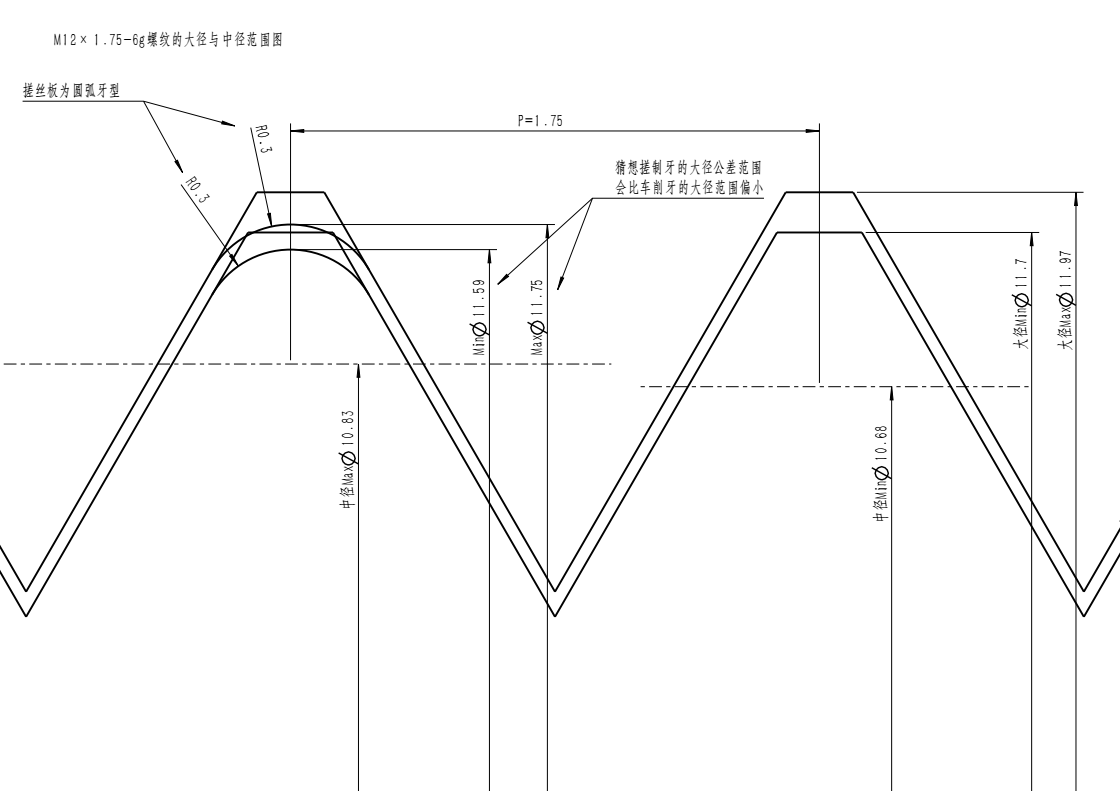

最基礎的問題，已經沒人關心咯，ＩＳＯ中有詳細的規定，看基本牙型圖就明白了，外螺紋牙型（牙型角６０）高度，基本高度是３／４Ｈ，輪廓上限是１４/１６Ｈ　，輪廓下限高度１３／１６Ｈ，溝槽半徑不小０.１螺距，基本上螺紋的所有參數大徑，小徑，公差等都和螺距有直接的數學關系，Ｈ＝０.８６６Ｐ等，知道公稱直徑和螺距，其它都可以計算出來。

farewellll 發表于 2017-6-7 22:52
5 Y% O4 s1 z' [+ A關于你所測量的螺絲，能夠先說一下公差是多少？是不是6g的螺紋？有沒有熱浸鍍鋅或者電鍍鋅，如果已經有鍍 ...

公差是不清楚，就是各種螺絲，生產線旁隨便量了十幾個，從M5~M12的都有
) j8 h) R0 i& r$ H, ^) H/ b& Y《螺紋聯接的理論與計算》 (日) 這本書里有承載相關計算部分，可以參考
( K: U+ a) ?5 D2 n" U/ E

淡然 發表于 2017-6-8 09:33
原本您是來請教的，但反而我們從您那里學到了很多知識。如果提問者都如您這般知無不言，大家都可以有更多 ...

. T/ O) q* q/ n/ l2 y- x/ B是應該有這樣一個良好的探討的氛圍才對，只是上班忙很少想到在論壇里面多交流一會。
' f: m* d0 ^% b4 E

farewellll 發表于 2017-6-7 23:03
熱浸鍍鋅的螺絲，因為鋅層厚度一般就有0.04-0.1厚，所以對于螺桿就有6az的一個公差選用，這是采用螺桿縮 ...

原本您是來請教的，但反而我們從您那里學到了很多知識。如果提問者都如您這般知無不言，大家都可以有更多的收獲。謝謝。

看來大家對工藝都沒深入的了解過。要做出合格的產品，這太重要了

淡然 發表于 2017-6-7 21:13
我們曾經訂購了一批熱鍍鋅螺栓，對方根據自己的工藝放大了公差。最后螺母也訂他家的，才有了裝配保證。

! p( z4 U* ]3 R7 |# S9 S熱浸鍍鋅的螺絲，因為鋅層厚度一般就有0.04-0.1厚，所以對于螺桿就有6az的一個公差選用，這是采用螺桿縮小的方式，還有一種就是螺母擴孔為6AZ的公差，螺桿就不用縮小，都是能查到的，不過這種熱鍍鋅的工藝很不穩定，厚度很難掌握，生產過程全靠底層工人把控，一個大的鋅液池子，產品在金屬網兜里面，雖然有工藝指導具體多少時間，前后處理等等都有理論指導，但是具體工人是不是按這個執行，也會因人而異，產品加多加少直接影響鋅液的溫度，之后的離心甩鋅時間間隔也決定了熱浸鍍鋅產品的質量，低端的產品鍍鋅廠喜歡做，但是要求稍微高點，鋅層厚度把控嚴格一點，產品外觀要求高一點，螺紋上鋅瘤要求高一點，就不愿意做了，目前所了解的熱浸鍍鋅的現狀就是如此的，而且熱浸鍍鋅也和環保直接掛鉤，現在有環保資質的大型鍍鋅廠不太好找了，小型的基本都過不了環保，最近就查的特別嚴。

NBB20 發表于 2017-6-7 21:04
不是螺絲行業的，以下說的可能不正確，還請樓主指教

; ~% T) y- }) M冷擠壓螺紋，在成型過程中，搓絲板的牙形并不一定完 ...

關于你所測量的螺絲，能夠先說一下公差是多少？是不是6g的螺紋？有沒有熱浸鍍鋅或者電鍍鋅，如果已經有鍍層了，會影響判斷，能測量搓絲成型時的產品最好，搓制螺紋在汽車緊固件里面的重要部件，是需要看有無裂紋的，牙紋成型不飽滿是會有雙峰的，但是雙峰偏到了牙形的一側，經過擠壓，最后通過制樣，在金相顯微鏡下能看到所謂的裂紋，這個缺陷是有害的。你所說的大徑小0.1-0.15好像是在說螺紋大徑在11.85-11.9之間，但是你不知道這些螺紋是不是6g的是吧？  不過我很需要你的一個理論依據，那就是說螺紋大徑不會對承載有多少差別，這個是不是承載主要看中徑是否合格？你能推薦我一些相關的資料或者來源么？是工程力學里面能翻到的知識點么？謝謝。
