用哪種方法能更便捷的繪制此圖

查看數: 6666 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

小河HH

發布時間: 2016-9-19 21:55

正文摘要:

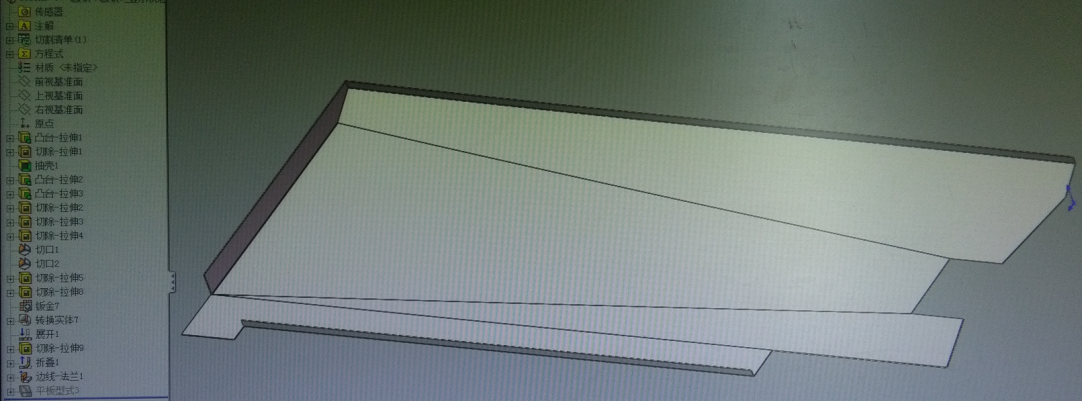

有家企業剛聘任了一個所謂的工程師，畢業一年有余，主要是設計鈑金件。看到對方話的圖片中的圖，感覺有點費事，雖然我設計鈑金不是主業，但也感覺此種畫法有點太笨。此人的主要思路就是 ...

回復

蘋果6 發表于 2016-9-20 16:28:51

也可以這么做

歸航 發表于 2016-9-20 15:38:42

本帖最后由歸航于 2016-9-20 15:59 編輯

這個圖，用SW鈑金工具也好弄的。這件鈑金展開工藝圖根據這圖的尺寸另外換算制作的話，也不會有什么問題。
但這圖只能做個尺寸參考，如果想直接從這張圖上出直接出展開工藝圖，建議還是不要吧。
再者，人家才畢業一年，作為老司機你可要包涵哦，不要這么大驚小怪的嘛

點評

歸航

如果板夠薄的話（δ≤1），根據這張圖，折彎余量是可以忽略，而不做計算的。可這還是得根據各個公司的實際情況來定。不過這個圖有幾處彎邊缺少工藝釋放槽，建議你們還是要補上去。發表于 2016-9-21 08:48

小河HH

這就是最終用圖，展開也是用這個圖。發表于 2016-9-20 20:31

搬磚的 發表于 2016-9-20 15:23:06

能把你的設計用圖紙表達清楚來了，用什么功能重要嗎？

點評

小河HH

不是我畫的，我看到別人畫的。發表于 2016-9-20 20:29

albert.tang 發表于 2016-9-20 12:56:59

Venerealulcer 發表于 2016-9-20 12:53
- A! p% x+ y4 j( W如果是專業做鈑金的，老老實實用鈑金功能畫% i1 c3 E8 B' h. O
如果只是設計的時候順帶需要鈑金零件的) G: h. z& }& U0 p# @: R
畫完處2D后，交給 ...

那你的2D圖紙要將特征尺寸標注清楚了，不然重新建模可能會有差別。

Venerealulcer 發表于 2016-9-20 12:53:09

Venerealulcer 發表于 2016-9-20 08:564 p/ @4 t$ O$ Q9 p2 T1 v, ?. ?2 H
3D畫 大外形-切割-抽殼-拉伸缺少部分
) n& w5 L. y, |( @/ N2 Z2 H7 {估計5~6步畫完。, o7 U }" i/ l
用鈑金功能畫，我不會- -
