想請問你，這個薄板，你試如何劃分網格的

機器人小白2014 發表于 2016-6-21 11:13
版主，您好！
& q- r: ?1 a# `5 r  m5 a3 Q4 q6 o- N實際情況是：把薄板直接放置在60個小柱子上。所以我給當做了剛性Z方向?yàn)?,其他X,Y沒有給約 ...

8 E$ u7 V0 Y* [% b; n( U+ i; j1 Q其實，像你這樣的做法，你是可以把板分割成像你這樣子的，只是分割后你要把分割后的板塊共享拓?fù)潢P(guān)系就行。用form a new part功能。這樣就可以保留分割塊的邊界，但是半還是一體的，不需要設置連接關系。

機器人小白2014 發表于 2016-6-21 11:13
版主，您好！
" S( {- p1 X% _) n實際情況是：把薄板直接放置在60個小柱子上。所以我給當做了剛性Z方向?yàn)?,其他X,Y沒有給約 ...

因?yàn)椴捎胋onded后，說明板與板之間的單元是采取特定方式相連的，這種相連接的方式是有限元其中一種連接方式，可通過solution里面查看對應連接圖。所以說，連接關系的板與一體板是有差別的。
2 J8 Z7 S+ F$ h& X

eddyzhang 發表于 2016-6-21 14:06
- E& S, ^4 ~' H9 A看不到你中間如何設定的。設定最關鍵。

版主大俠好！

& r. w; m' F- m' s8 ]3 f/ E我中間沒設定特別的，在主貼中，有連接設置的圖片，其實就一個displacement設置

看不到你中間如何設定的。設定最關鍵。

eddyzhang 發表于 2016-6-21 13:44
基本沒什么區別。但是盡量不要這樣。里面有時候會造成剛度過大

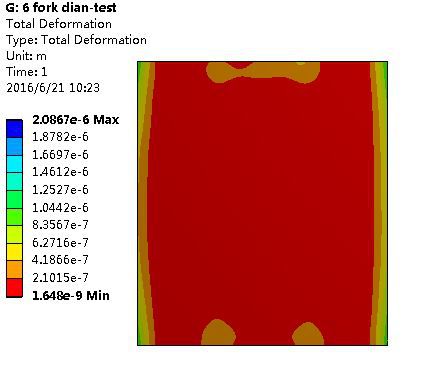

8 \% ]6 L; o& ~* p我也是覺得區別不大，但是一個變形2um，一個變形13mm，郁悶死了...
* e& d0 ^) A. V" A

基本沒什么區別。但是盡量不要這樣。里面有時候會造成剛度過大

eddyzhang 發表于 2016-6-21 13:11
! {  |: D: `" b4 d9 s" Y" n你換個方法，用彈簧固定第一種方法中的點，看看有什么區別，沒有的話，那基本就這樣了。

剛剛試了下，采用elastic support時，只能選擇面，不能選擇我之前設置的點。
' w: \* `6 q: M* {4 K請教版主：我將薄板分成7份，采用bonded連接，和直接一塊大薄板，這個有限元分析計算時，有什么區別嗎？謝謝！
