之前一直在手機上看，字太小
0 L+ b$ Q0 j4 S0 Y: O, x電腦上仔細看了一遍，現在整理一下
不管刀盤多大，定位孔始終在刀盤這
# G% @. f6 D3 o9 I4 K: ^: @+ K定位徑越大，刀盤越大。
# }7 V! y2 i, Z4 _/ w% G0 Y3 e2 @我見過最大的是400刀盤，安裝徑好像是250還是260我忘了
安裝在轉接器上。刀盤就是個圓環，沒有驅動鍵槽
咱這安裝徑320，還要帶驅動鍵的標準刀具我沒見過。
1 \( ~! J( X7 A2 F可以詢問歐美廠家（如瓦爾特）或株洲。還有翻看各廠家綜合樣本。
; Y; B( A6 G: t( g: I' G如沒有可非標定制。
1 O3 Q4 v' g) ~  R但出于對主軸和刀盤的保護，還是希望加轉接器。

' c& B. x, g; [$ H  }
( e, P* g. ~0 @0 E# F) h2 Q

面銑刀柄中間帶撅子（公）
  B; R0 ^" q9 N- c* Y0 E0 Y刀盤為母
1 P! k& F) |9 L* S0 P裝160刀盤刀柄撅子英制50.8，公制40
) _- w. ?- \6 ?旁邊螺釘鎖緊
5 ]% p; n3 l# L3 L  v可以找個標準刀盤看一看

白紙一張 發表于 2015-10-13 14:47

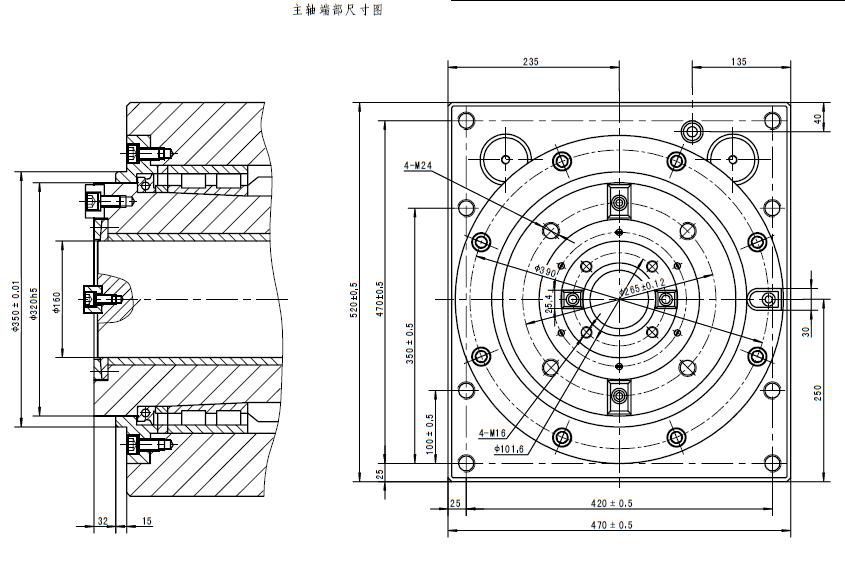

$ A  |1 }9 c3 m0 d' E如果上圖是主軸圖的話，沒有

主軸端面固定銑刀盤，刀盤的結構有什么不同，刀盤定位使用主軸的外圓、還是用錐柄。
1 z9 A, d" O/ A; T' z以前一直用刀柄結構，沒有用過端面固定的。
% c  {" H( v4 Z5 O$ h謝謝！

如果上圖是主軸圖的話，沒有

有在主軸銑端面安裝的銑刀盤嗎？

可以做個法蘭轉接柄

白紙一張 發表于 2015-10-12 20:21
* Q0 |/ i6 K+ p% h4 U9 E* Q$ P3 D如果是JT柄一般是滲碳工藝，硬度50到55
: E: P' k6 ]" H9 Q0 r可以訂做銑刀柄，要求其整體淬火，刀柄硬度降到40到48
這樣可盡量 ...

謝謝您的建議！
現在主軸錐孔孔已經修磨過多次了，而且修磨的周期越來越短。
& U4 z7 G; {  }2 f) ~, A+ a長期使用錐孔進行銑削加工，對錐孔有損傷。
現在想主軸端面固定的銑刀盤。
4 K* J- m2 \8 t& l4 v
! w% l) n. U  t0 O5 t2 E1 r+ ]) Y
& ?1 A0 G& o0 b$ `' a1 U: H

如果是JT柄一般是滲碳工藝，硬度50到55
可以訂做銑刀柄，要求其整體淬火，刀柄硬度降到40到48
這樣可盡量磨損刀柄
