發布時間: 2014-11-28 15:58

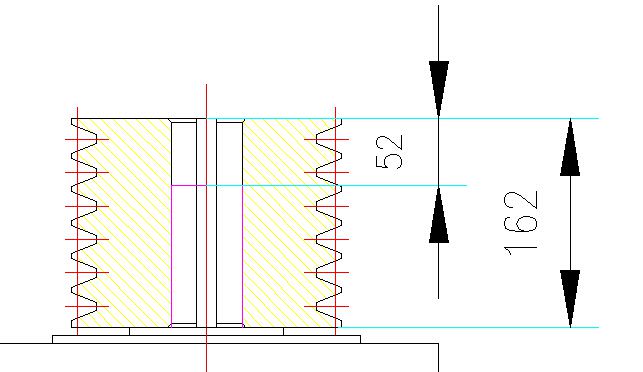

正文摘要:看起來差的好多的樣子。軸端伸出長度110mm,帶輪寬度160mm.這可如何是好? 如果把帶輪挖一塊去,僅僅是為了好看還是有其他作用?求各位大神解答。 |
多大的功率?需要這么多三角帶? |
扣掉 沒啥奇怪的 這樣干的多了去了 只要適當的校核鍵和軸就好了 |
我們一般都是這樣處理的,電機軸的剛度一般都沒有問題的 |
本帖最后由 董錦文 于 2014-12-25 19:31 編輯 留出個階梯孔的目的可能有這幾方面,一、機加工廠家為了減少材料,節約成本;二、減少整體的轉動慣量;三、減少了軸伸外端的質量,那么帶輪的整體質心就向電機端移動。做成你那種結構的,一般都是小功率的,電機剛度一般不會有什么問題的。 |
參考機械設計手冊,帶輪設計的相關內容。 |
哈弗塊加長電機軸,再修正電機安裝位置。 |
為了皮帶輪緣的強度,還是別動吧。。。。 |
首先從傳遞扭矩的角度看,只和鍵的強度有關,所以是否伸出并沒有太大關系。 第二就是皮帶傳遞中對軸的徑向力,帶輪挖去一塊,對于帶輪來說可以減小與軸頭接觸那一點的應力集中現象,內孔應力集中似乎對結構也沒什么影響。 所以我覺得兩種方式效果一樣,只是美不美觀的問題。 |
沒問題,這點張緊力電機軸還是撐得住的 |
