選電機，怎么計算啟動的時候的力

查看數: 3578 | 評論數: 11 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2014-8-15 09:10

正文摘要:

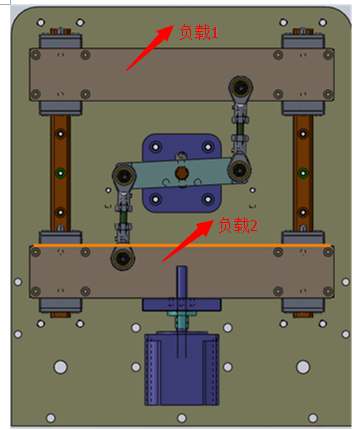

聯動機構受力分析 負載1通過魚眼接頭和負載2連接。負載2通過步進電機實現上下動作，負載2上升同時負載1下降，負載2下降同時負載1上升。 請教各位，選電機，怎么計算啟動的時候的力了？ 是只算負載2所受的重力 ...

回復

bruciegao 發表于 2014-8-15 09:23:58
709079691 發表于 2014-8-15 09:18
應該不用算2的重力，這結構2的重力應該被結構1平衡掉了；和導軌的摩差沒地方平衡，所以電機啟動力要考慮摩 ...

假設負載2比負載1質量重，那么只算負載2的靜摩擦力就行了嗎

點評

負載1也有摩差好不  發表于 2014-8-15 09:24
709079691 發表于 2014-8-15 09:18:16
應該不用算2的重力，這結構2的重力應該被結構1平衡掉了；和導軌的摩差沒地方平衡，所以電機啟動力要考慮摩差力。
周應波 發表于 2014-8-16 11:49:03
學習
ysnyyneg 發表于 2014-8-16 11:35:54
學習
shimgmg 發表于 2014-8-15 10:58:58
學習
笑看風烈 發表于 2014-8-15 10:46:27
用絲杠驅動的話，上thk官網，上面會教你計算。
笑看風烈 發表于 2014-8-15 10:41:18
bruciegao 發表于 2014-8-15 10:04
是垂直結構的，我就是想問，啟動時 需要多大的力，才可以推動負載1

兩負載的重力差作為電機負載計算，步進的加減速時間一般設為整個動作時間的25%（根據實際情況），根據時間計算一下加速度，然后計算系統負載的慣性量，矩什么的，公式網上大把，自己套一下。

點評

如果是普通三相異步電動機，該如何計算它的加速度，能否有大致范圍，大俠  發表于 2014-8-15 11:30
624272884 發表于 2014-8-15 10:36:42
考慮重力，跟靜摩擦力
亡者慈悲 發表于 2014-8-15 10:27:39
學習下。
bruciegao 發表于 2014-8-15 10:04:07
笑看風烈 發表于 2014-8-15 09:29
如果是垂直結構，只計算重力差和摩擦，如果是平面結構，只計算摩擦，當然，起停還要計算加速度，慣性等細節 ...

是垂直結構的，我就是想問，啟動時 需要多大的力，才可以推動負載1
笑看風烈 發表于 2014-8-15 09:29:44
如果是垂直結構，只計算重力差和摩擦，如果是平面結構，只計算摩擦，當然，起停還要計算加速度，慣性等細節。
