發布時間: 2014-3-27 11:21

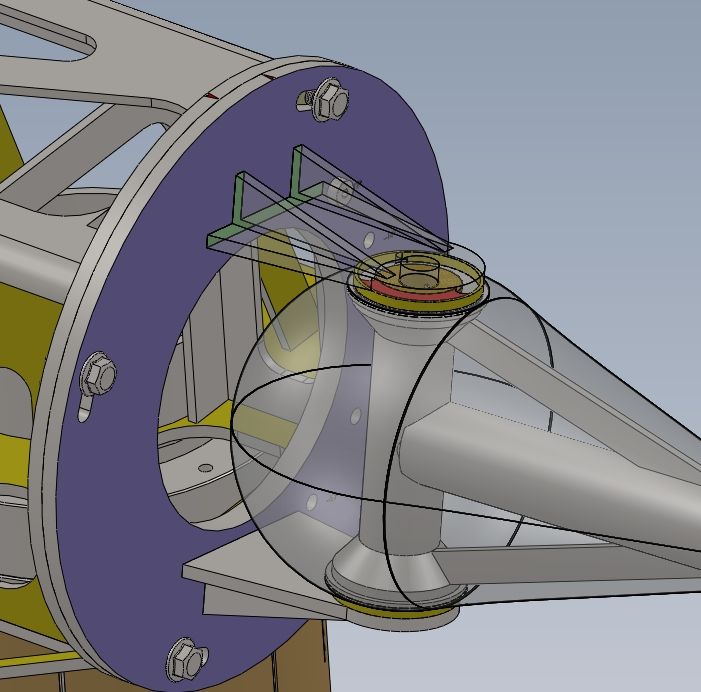

正文摘要:如圖 轉向機構， 需要0-85度兩點定位。 1. 尾翼桿相當于機架向右傾斜12度。 2. 尾翼軸和兩端蓋板上分別有寬10mm的弧形凸臺，用于定位。 3. 尾翼桿在靜止狀態向右偏5度。 4. 在大風狀態下， 葉輪推動機架向左偏轉85 ... |
|
將圖紙那個穿過球心的偏擺軸向后傾斜一定角度應該可以實現此功能。 可以參照汽車前輪轉向系統的機構，主銷內傾和主銷后傾，與這個功能類似，前輪偏向后會自動復位。 |
|
嘿嘿， 其實我是外語專業的。跟機械沾邊兒，也就是最近兩年的事情。 |
| 新能源風力發電機 |
