老美貼了一張圖后

查看數: 12145 | 評論數: 35 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2013-7-2 00:53

正文摘要:

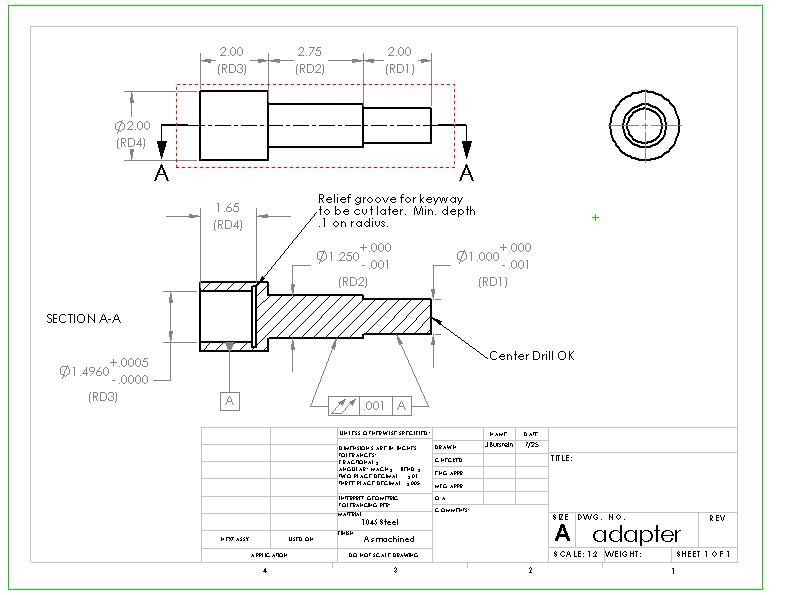

本帖最后由 十年一夢 于 2013-7-2 01:20 編輯 7 _$ n0 w8 O: T5 M 8 j, a. I( t" d: M% n, @1 D( v 8 i/ f9 b/ |. V' D/ |4 P$ \& |; }4 p8 g6 [; C% D 在一個論壇上，有一位家住圣何塞的美國人貼了一張圖，詢問 ...

回復

江湖劍客2013 發表于 2016-3-24 16:31:52
看看，，，，，，，，，，
吳永童 發表于 2016-3-21 14:55:14
請問你這個是在那個論壇上看到的，我也想去看看
yccando06 發表于 2014-1-3 22:03:01
waiwai0809 發表于 2013-10-24 16:52
6 ?9 ~! E, O: g首先圖紙上面的兩個視圖是多余的，再者，1.4960用得著這么精確嗎？還有圖紙盡量用符號而不是文字，我最近在 ...
# u1 p+ M0 j$ \1 B& S
是英制的尺寸的話，公差那也不大吧
1 P  ^. A0 K5 `7 r
yccando06 發表于 2014-1-3 22:00:33
φ1.496英寸的內孔和φ2的外圓一刀車出，調頭車另一端，" K2 H0 k: [0 R& x% a# i9 y
先磨φ1.496的內孔，再撐φ1.496的內孔，頂右羰的中心孔，校正，磨外圓 、
  E: a1 M* O/ j  O; [% |. Y" N應該 能達到吧？
zhouyongchun 發表于 2014-1-3 21:09:38
不明覺厲
螺絲刀 發表于 2014-1-3 17:29:02
我怎么覺得側視圖表達有問題？
信風 發表于 2014-1-3 16:28:08
繪圖視角' G# _6 J; T9 f


信風 發表于 2014-1-3 16:26:12
大家參考下局部剖


局部剖表示實心軸上孔或槽的

局部剖表示實心軸上孔或槽的
NL35° 發表于 2013-12-26 15:07:06
感覺也沒什么啊
中等公差belee 發表于 2013-12-26 11:44:56
你覺得裝配圖和零件剖面圖需不需要打剖面線呢？我們這里的圖無論前述何種，統一密密麻麻線條，無論實際尺寸多大統一A4出圖。這也許是出圖經驗，但我還是不太理解為何這樣。
0 a8 ?0 F7 \# Y+ P' \( b4 u7 O- m: ^: h& V9 Z6 R
另外不太清楚1/3+1/3+1/3為何等于1？

點評

密密麻麻線條指沒有剖面線只有一堆輪廓線。盡管我知道倒圓弧處CAD打剖面線容易失敗  發表于 2013-12-26 11:46
