斷軸原因可能有三，第一是焊接軸，焊后沒做熱處理，焊后熱處理的主要目的是消除焊接殘余應力、改善接頭性能并提高可靠性的；第二，這種焊接軸也叫滾筒，兩端軸頭同軸度不夠，在承載運行時產生的的交變應力造成斷裂處疲勞受損嚴重；第三是焊接缺陷，如沒焊透或出現氣孔等。

春哥說的有道理，焊接的。

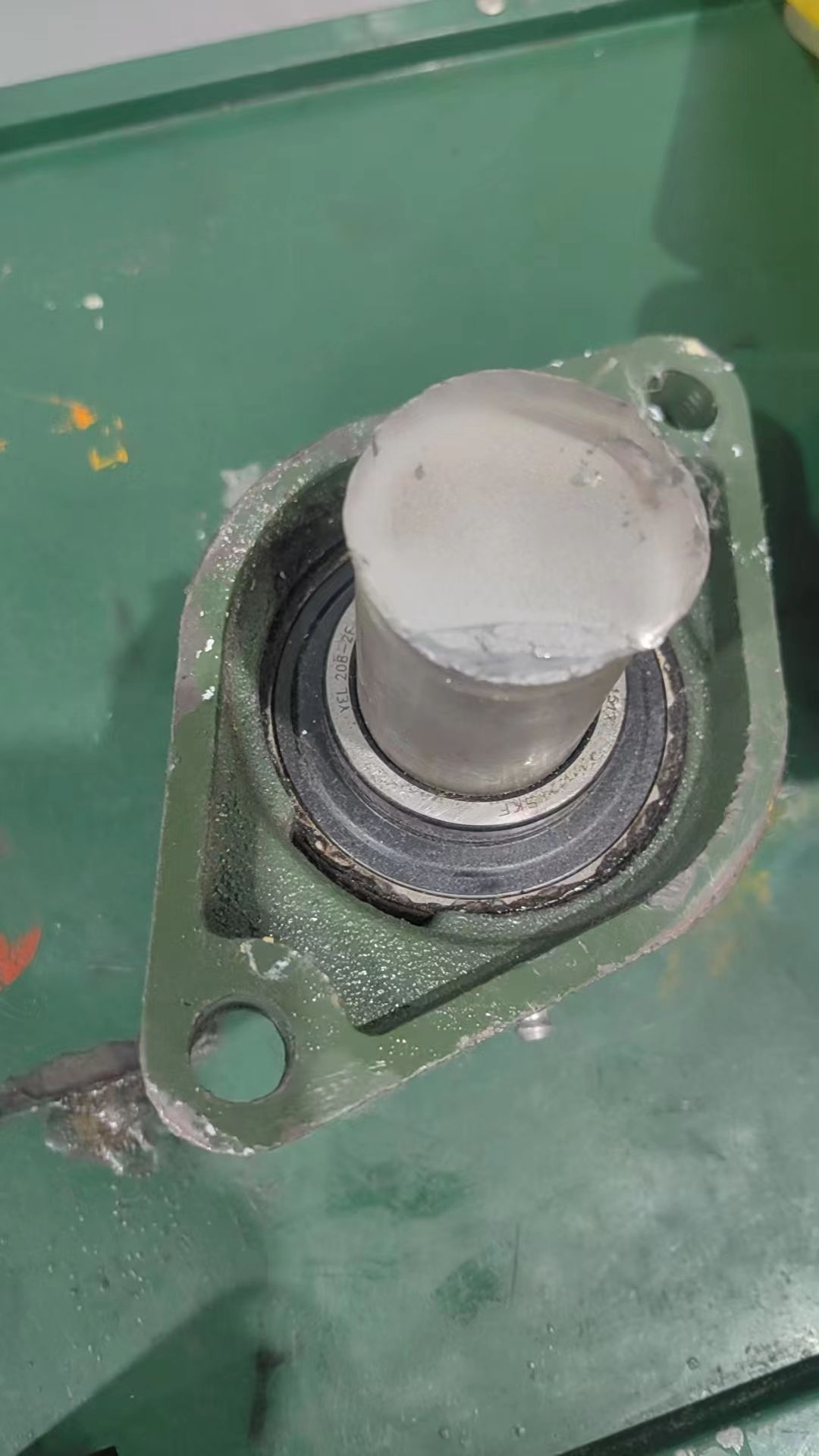

這個是焊接軸，斷的是焊接位，摩擦焊的焊接印，

估計是皮帶張緊造成過大的彎曲應力，導致圓角處交變應力過大，造成疲勞斷裂。

這個基本上不用太仔細分析，設計有問題。框架不周正，或者型材本身就不直，設計時候過定位。改一下減速機的固定方式

都不做過渡臺階的么，軸徑突變不是禁忌么

根據軸斷面特征可系統性地推斷斷裂原因，以下是關鍵分析角度及判斷依據：

?? 一、斷口形態分類

脆性斷裂斷面?

特征?：斷面平整、無塑性變形，呈結晶狀或“冰糖狀”沿晶斷裂（晶粒輪廓清晰），常伴二次裂紋?。
原因?：材料缺陷（夾雜物、氣孔）、應力腐蝕、過載脆性斷裂。例如，螺栓因應力腐蝕在螺紋根部沿晶開裂?。

韌性斷裂斷面?

特征?：斷面凹凸不平，存在韌窩（蜂窩狀凹坑）和剪切唇邊，塑性變形明顯?。
原因?：超載或韌性材料過載斷裂，如合格螺栓拉伸試驗中的穿晶韌窩斷口?。
?? 二、斷裂位置指向性分析

應力集中區斷裂?

典型部位?：軸肩過渡圓角、鍵槽邊緣、螺紋根部?。
原因?：設計缺陷（圓角過小）、加工粗糙或熱處理不當導致局部應力過高。
案例：某電機軸因過渡圓角半徑不足，反復載荷下疲勞斷裂?。

截面突變處斷裂?

特征?：斷裂發生于橫截面積驟減區域（如安裝螺栓的薄弱處）?。
原因?：動態沖擊力超限，例如車輛下擺臂在70km/h撞擊坑洼時斷裂?。
?? 三、微觀特征識別關鍵線索

疲勞斷裂標志?

貝殼紋（海灘紋）?：循環載荷下裂紋擴展形成的同心弧線，指向裂源?。
疲勞輝紋?：電鏡下可見的平行條紋，表征周期性應力作用?。

缺陷痕跡?

白點/氫脆?：斷面內部銀亮圓斑，源于冶煉氫氣殘留（如傳動軸）?。
焊接缺陷?：補焊區未熔合或夾雜物引發裂紋（案例：42CrMo電機軸補焊層斷裂）?。
? 四、綜合失效原因推斷
斷裂誘因?        ?斷面證據?        ?典型案例?
設計缺陷?        裂源位于應力集中區，無疲勞紋        懸架縱臂扭曲斷裂?
材料/工藝問題?        內部夾雜、晶界腐蝕、異常組織（如托氏體）        軸承內圈托氏體組織導致脆裂?
安裝/使用不當?        過盈配合偏差、皮帶張緊力過大        聯軸器對中不準引發附加應力?
外部沖擊?        斷面瞬時斷裂特征，無疲勞擴展痕跡        車輛70km/h過坑導致擺臂斷裂?
?? 關鍵步驟總結
宏觀觀察?：記錄平整度、塑性變形、裂源位置及環境腐蝕痕跡。
微觀檢測?：電鏡分析疲勞紋/韌窩/沿晶特征，金相檢查組織缺陷?。
工況還原?：結合載荷類型（靜載/交變）、沖擊歷史（如超載、碰撞）交叉驗證?。

通過上述斷面系統性分析，可精準定位斷裂根源，為改進設計或操作維護提供依據?。

140刷的一下減到40，合理嘛？
