請教各位大佬關于產品定位問題

查看數: 715 | 評論數: 6 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

阿飛LJ

發布時間: 2025-4-21 09:53

正文摘要:

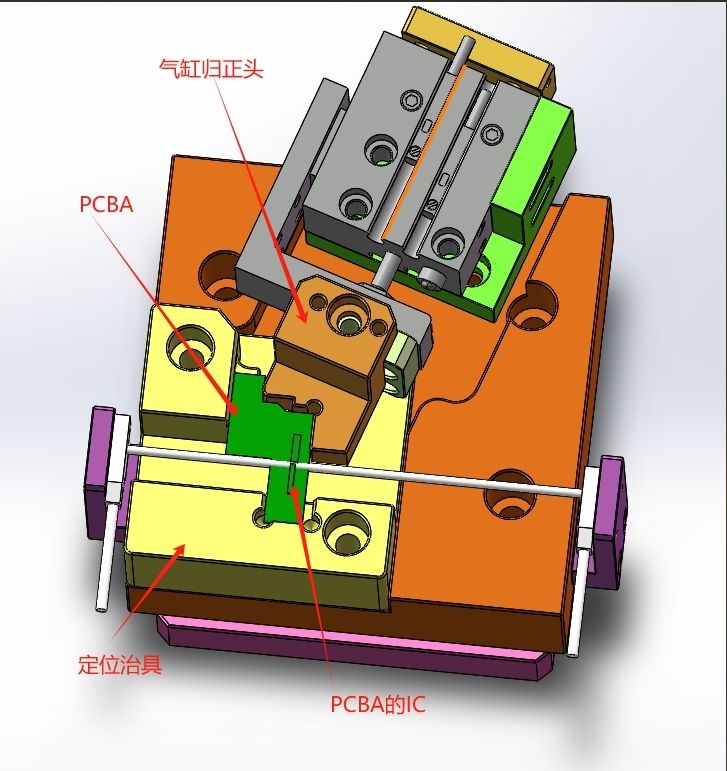

如圖，我現在有個組裝設備已經上線一段時間了，但是關于PCBA與殼體的組裝這一部分，還是一直不穩定，目前的情況是大部分時候PCBA都能成功完成組裝，但是偶爾會發生PCB上的定位孔插不進殼體上的定位柱的情況， ...

回復

zhangzmc 發表于 2025-4-21 20:06:15

我們組裝PCB鎂合金基本上定位孔加U型孔！

阿飛LJ 發表于 2025-4-21 17:41:54

cc851 發表于 2025-4-21 16:46
做夾具、自動化項目時重點要搞清楚產品本身的公差，PCB的規格書先拿到再說裝配要求。組裝要求高的話，產品 ...

這個PCB的公差還好，公差比較小，現在主要還是定位不準，裝配的時候比較容易插不進

阿飛LJ 發表于 2025-4-21 17:40:23

尹志春發表于 2025-4-21 11:04
PCB都有對位孔，PCB本身鋼性差，強度低，怎么可能推，這個定位是定不了的
夾具定位，講究的是兩點定一線， ...

那春哥的建議是用PCB上的對位孔進行定位嗎？

點評

zhangzmc

PCB有空間的話最好發表于 2025-4-21 20:05

cc851 發表于 2025-4-21 16:46:58

本帖最后由 cc851 于 2025-4-21 16:50 編輯

做夾具、自動化項目時重點要搞清楚產品本身的公差，PCB的規格書先拿到再說裝配要求。組裝要求高的話，產品公差很大還想靠光電和夾具來對位那還是不要做。非常容易扯皮。

曾經有幸參加一個google的項目，也是設計一組夾具進行純結構定位，裝配要求是0.xx級別，而零部件來料是0.x級別，我直接和客戶說產品自身的尺寸公差超過組裝的公差，結構無法實現。外國客戶立馬說下次試產保證改變這個狀態。

尹志春 發表于 2025-4-21 11:04:54
