關于Z軸升降動力源的問題

查看數: 2805 | 評論數: 22 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-1 14:18

各位大佬，小弟最近在現場出差，看到隔壁產線4導柱類型的下壓機構Z軸用了2個動力源，分別是一個增壓缸，一個氣缸，不了解設計者為什么這么設計，想聽聽各位大佬想法。補充內容 (2024-8-1 17:33): 各位大佬，13樓補 ...

回復

華2017 發表于 2024-8-3 17:52:52

可能把氣缸當成彈簧用。仔細看下是不是。防止油缸壓力太大把東西壓壞？

土木木 發表于 2024-8-3 17:19:10

2年機械小白發表于 2024-8-1 17:30
-

保證壓力恒定？

huangsiwen 發表于 2024-8-2 21:54:11

2年機械小白發表于 2024-8-1 17:36
大佬，我13樓發了圖，可以看下

小氣缸行程短，大氣缸行程長（旁邊的圓柱體是什么？）主體升降靠的大氣缸，小氣缸只是在Z軸快接近上邊時起緩沖作用，還有下降時起輔助，最低位置靠大氣缸限位。這個是我推測的，看著兩個氣缸大小不一，行程不一樣。供樓主參考。

湯姆餓死了 發表于 2024-8-2 08:18:25

這個應該一個行程缸，一個保壓缸，圖中的普通氣缸走行程，到行程了氣動油壓缸加壓保壓

學渣渣 發表于 2024-8-2 00:22:35

2年機械小白發表于 2024-8-1 17:34
13樓附圖了

是否兩種壓力模式?

2年機械小白 發表于 2024-8-1 17:36:22

huangsiwen 發表于 2024-8-1 14:43
可能是輔助氣缸，輔助使用動力源失效出問題，他起保護機制，也有的是減輕動力源負載，相當于兩個動力源。之 ...

大佬，我13樓發了圖，可以看下

2年機械小白 發表于 2024-8-1 17:34:59

hl90 發表于 2024-8-1 14:52
沒有圖，光這段文字描述，我能給你猜不下十中應用場景

13樓發圖了

2年機械小白 發表于 2024-8-1 17:34:13

學渣渣發表于 2024-8-1 14:36
來圖

13樓附圖了

2年機械小白 發表于 2024-8-1 17:32:07

599142655 發表于 2024-8-1 14:22
有可能那個增壓缸是單作用缸。需要氣缸輔助縮回。

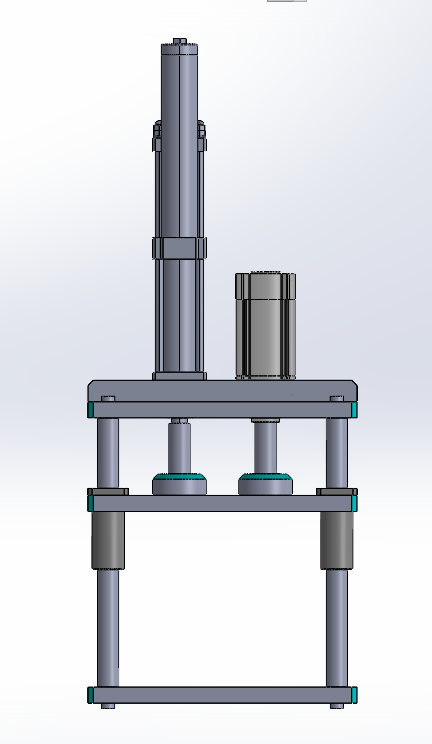

現場結構我大概抄了，可以看一下，應該不是你說的這種情況
