LiNing_jrjub 發表于 2023-10-10 11:27
搞一套無動力的同步帶（一根閉環皮帶+兩個惰輪）掛在滑臺端，其中一個惰輪上插個旋轉編碼器上去，用PLC高速 ...

大開眼界，想法不錯，主要局限在PLC不會。

搞一套無動力的同步帶（一根閉環皮帶+兩個惰輪）掛在滑臺端，其中一個惰輪上插個旋轉編碼器上去，用PLC高速計數端口接收信號，一套下來，千把塊錢。0.1mm的精度沒問題的。
或者有那種拉繩式的編碼器，現成的

最后我總結一下：整體方案可行，具體實施：購買一套磁柵尺，如果需要校準電機的精度，就選擇一款帶編碼器接口的電機驅動器，相當于驅動器要接收來自電機本身的脈沖信息，還要接收來自磁柵尺的脈沖信息，假設磁珊的精度更高，那驅動就根據磁柵尺的脈沖信息為準，來校準電機的脈沖信息，從而控制電機走到準確的位置。
如果不需要反饋給電機，只需要當做測量系統，就需要購買一款帶編碼器接口的主板，用來接收來自磁珊的脈沖信息，通過軟件編程來把脈沖信號轉換為直線距離，可以在顯示屏上展現實時距離。當然主板可以替換為PLC控制系統。

買個磁柵尺，再買一個配套顯示器就可以了，很簡單

yellowsea2018 發表于 2023-10-9 16:57
我不用磁柵尺來控制電機的運行精度，只用來在軟件里面顯示距離數據，可行嗎？有沒有磁柵尺加一個驅動，再 ...

這不是簡單了，本質就是搞個高速計數器，讀取編碼器的脈沖數，再乘以系數就得到距離了。你隨便搞個plc上去都可以

麥哥123 發表于 2023-10-9 18:29
磁柵尺直接接PLC讀數顯示在屏幕呀

好的，我了解下。

磁柵尺直接接PLC讀數顯示在屏幕呀

機械——菜鳥 發表于 2023-10-9 17:13

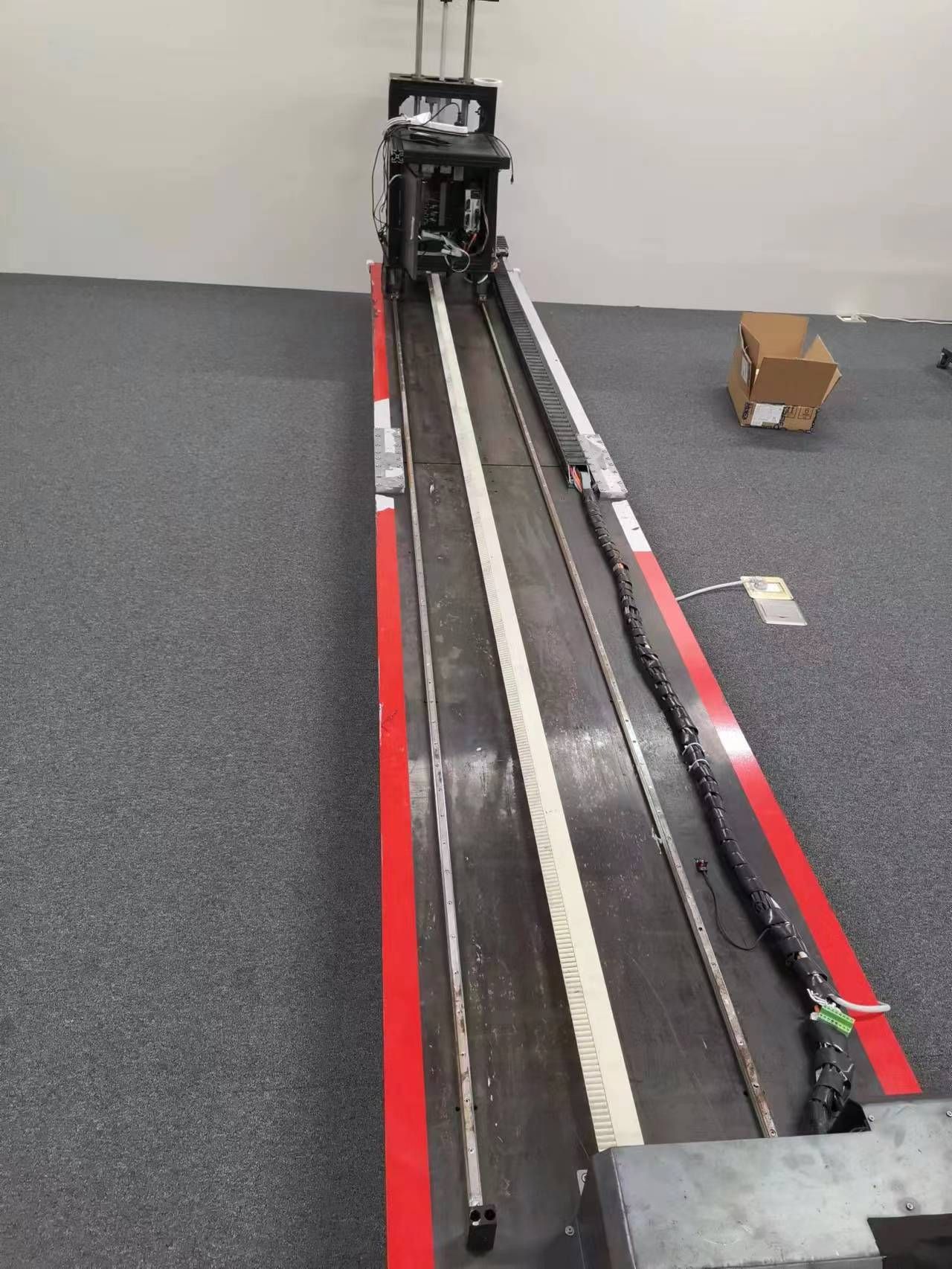

把圖貼出來，看看你的使用場景。你的想法是可以的，監控位置是好做的，把傳感器發出的脈沖通過單片機接收后 ...

玩笑了吧，全閉環是很成熟的技術，不需要單獨開發單片機
