機械手冊軸的零件圖中有個問題傾角

查看數: 1616 | 評論數: 9 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-7-28 15:11

正文摘要:

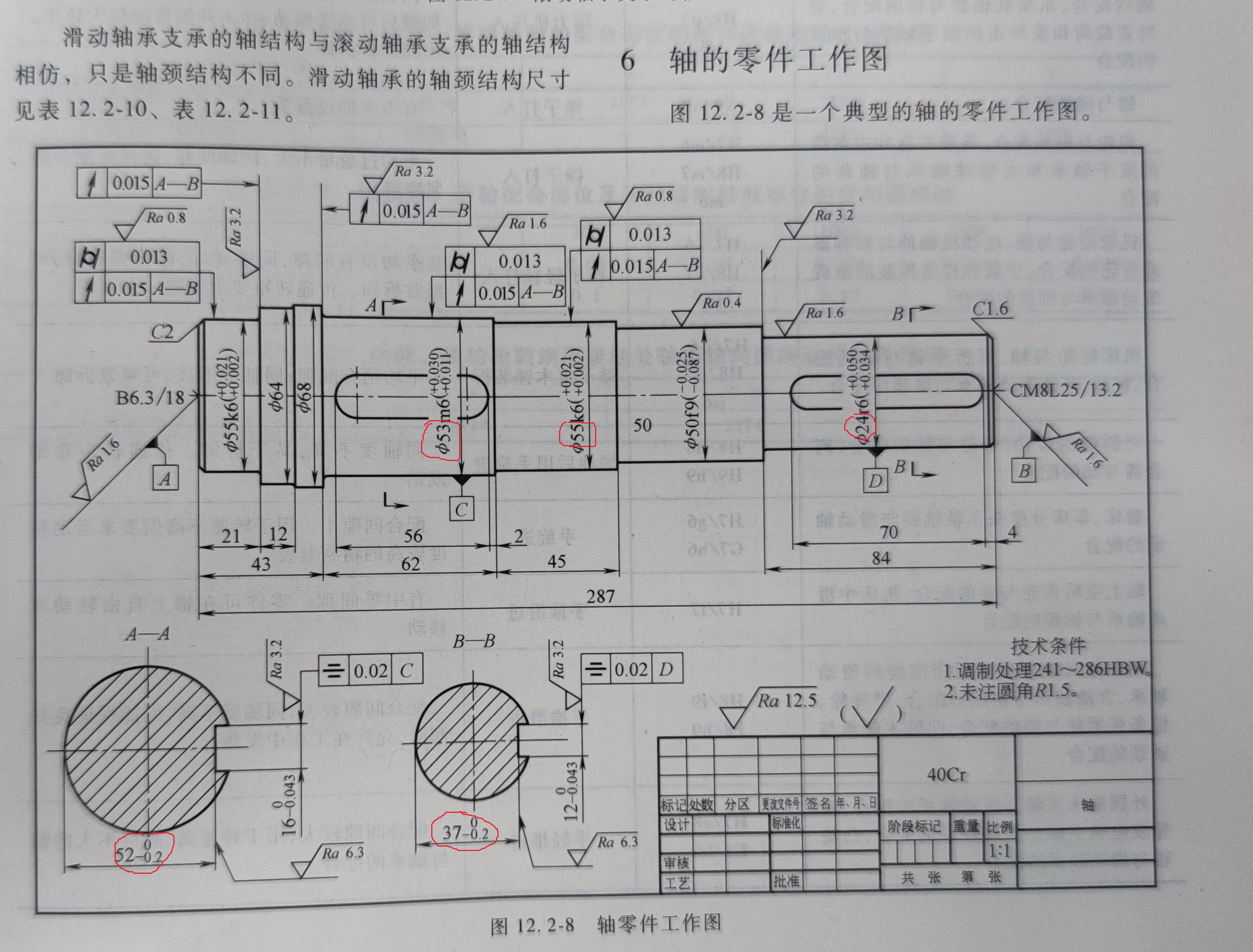

如圖，主視圖φ53和φ24尺寸與剖面圖是否沖突？

回復

UCHIHASASUKE 發表于 2023-7-28 17:03:48
37錯了，軸徑&#216;24，鍵槽深哪來37呢
白駒過隙zn 發表于 2023-7-28 16:05:44
就像我剛才打的錯別字，是剖視圖，不是破視圖。
白駒過隙zn 發表于 2023-7-28 16:04:56
明顯主視圖錯了，主視圖中的B向破視圖所指的那部分軸，肯定不是直徑24。
典型的標注錯誤
ytzhanggj007 發表于 2023-7-28 16:03:43
看一個實際用的，并不是畫的多高級，而是這才是實踐當中用的圖



點評

我這么說，就是為了刺激年輕人要嚴謹，矯枉必須過正，哈哈哈  發表于 2023-7-28 19:26
這種沒經過實踐驗證的圖紙沒什么用處，一旦投產就是錯誤百出，這張圖紙不但不值錢，還是負數，因?yàn)樵斐闪嗽摿慵U品，還耽誤了工期，實話是難聽，我說負數是不是夸張？  發表于 2023-7-28 19:25
那些標注符號還都是按照最新標準畫的呢，結果照樣漏洞百出。  發表于 2023-7-28 18:19
也許我評論得激烈了一點，但是不是針對個人有意見，完全沒有，就是著急。盡管我們開放了40年，和國外的肉眼可見的差距少了很多，但是肉眼不可見的東西實際并沒有減少。包括教材，一直沒改觀，以訛傳訛的地方太多了  發表于 2023-7-28 17:36
未注圓角r1.5，為什么是1.5？為什么不是0.5？根據是什么？可以說，畫這個圖的人就是想當然寫了這個要求，沒有任何根據。能看明白未注圓角r1.5不對的人自然明白為什么不對。  發表于 2023-7-28 17:31
樓主發的手冊的圖，軸向方向一共4個主要位置，2個軸承，一個傳動臺階，一個聯軸器臺階，看這個圖，這4個零件有軸向位置關系嗎？不是說標注的要漂亮，而是畫圖的人思路是亂的，不知道怎么標注。這個圖紙沒有示范性。  發表于 2023-7-28 17:18
意大利薩克米的包裝機械厲害吧，他們的圖紙很簡單，但是做出來的精度很高，因?yàn)楣に囋O(shè)備各方面都保證了精度。圖紙標注這么多形位公差指標，車間能給你檢測？怎么檢測？標注的合理嗎？不見得吧，應該說合理的地方不多  發表于 2023-7-28 17:08
調質處理241-286的技術要求，一看就是辦公室圖紙，根本沒有進過工廠，這種圖都會被笑話。  發表于 2023-7-28 17:03
齒輪軸齒部徑向跳動要求高，后面的加工工藝直接就要磨齒，哪些附屬的不是主要的指標自然保證了。如果全部糾結于某一個指標的表達方法怎么規范和漂亮，那就是無底洞了，這不是設計機器，純粹是紙上談兵了  發表于 2023-7-28 16:59
樓主發的圖上的有些指標，只是看起來高大上，實際都沒什么意義，那么小一塊截面，徑向跳動和圓柱度都標注0.01的意義在哪里呢？為什么不用全跳動呢？用外圓磨軸承臺階后，檢測圓柱度的意義在哪里呢？  發表于 2023-7-28 16:54
你這齒輪軸 標注的的 ，怕不是 很精密的地方用的，樓主傳的圖，出了 鍵槽尺寸那里有問題，其他的標注是符合國標的，你這樣的標注方法，我估計你是做非標的。我們這里的中信重工的圖紙 ，北京高測出來的圖紙 都是這樣  發表于 2023-7-28 16:32
ytzhanggj007 發表于 2023-7-28 15:55:00
看這種圖意義不大，錯漏太多。形位公差很高還亂。等我找個實踐使用過的圖給你看。
ytzhanggj007 發表于 2023-7-28 15:47:59
這種圖，都不是實際使用的圖，錯漏肯定難免。這圖可能還不是那種正規手冊上用的圖吧，現實中基本都不會用，一看就不是老手畫的圖。你應該問鍵槽的尺寸對不對，而不是沖突。因?yàn)槟悴恢涝O(shè)計圖那個地方是不是鍵槽，如果是鍵槽，肯定不對；如果不是鍵槽，就不好說了
摯愛重金屬 發表于 2023-7-28 15:33:08
肯定是標錯了
