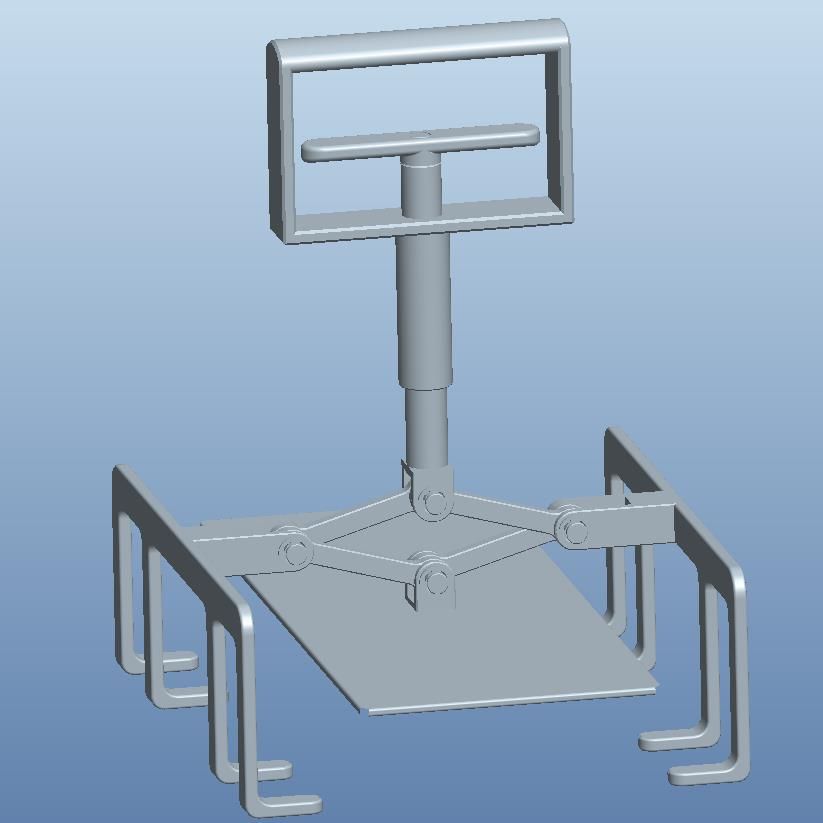

求助：做了一套夾具，沒有達到預想效果，該怎樣整改？

查看數: 6028 | 評論數: 24 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-17 11:06

零件回來后，向上拉提手，只是把手向下活動而已

回復

何宇hy 發表于 2022-9-19 16:58:42

下壓那塊要加彈簧。

玉面飛龍至尊寶 發表于 2022-9-19 16:40:18

連桿布置有問題，力的方向不明確，這容易憋死。在連桿處改尺寸或者加固定條吧

愛我相隨2008 發表于 2022-9-19 13:29:40

我不知道樓主想說明是這個機構不能實現他的功能還是機構穩定性不行？請講講你實際做出來的問題？

愛我相隨2008 發表于 2022-9-19 13:24:21

底部平板與上面豎桿兩側加導向會加強穩定性，（加在另外兩側正好與你兩邊爪子互成90度）其它地方可以不動強度也夠了


東北制造 發表于 2022-9-17 22:10:02

陳大餅吖 發表于 2022-9-17 19:43:37

鋼性不夠，要加2個方向的運動導向限制。
把手和板之間一個方向，夾爪和夾爪一個方向。

m2006410 發表于 2022-9-17 19:06:35

本帖最后由 m2006410 于 2022-9-17 19:10 編輯

學習了

huang7851608 發表于 2022-9-17 17:18:16

七曜神權發表于 2022-9-17 16:59
打點油問題應該不大，你不是已經把東西做出來了在原基礎上改制嗎？
怎么看上去像是新做了，新做的話感覺 ...

沒有新做，就是在原基礎上，參考你的意見修改了，在考慮還有沒有需要再完善的地方。

七曜神權 發表于 2022-9-17 16:59:07

本帖最后由七曜神權于 2022-9-17 17:00 編輯

huang7851608 發表于 2022-9-17 16:17
參考11樓的方案做了一下，擔心會不會卡死，拉不動。

打點油問題應該不大，你不是已經把東西做出來了在原基礎上改制嗎？
怎么看上去像是新做了，新做的話感覺結構還能優化下省點成本的樣子
