旋轉式齒輪嚙合機構，求助大神支招

查看數: 10631 | 評論數: 35 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-8-27 22:19

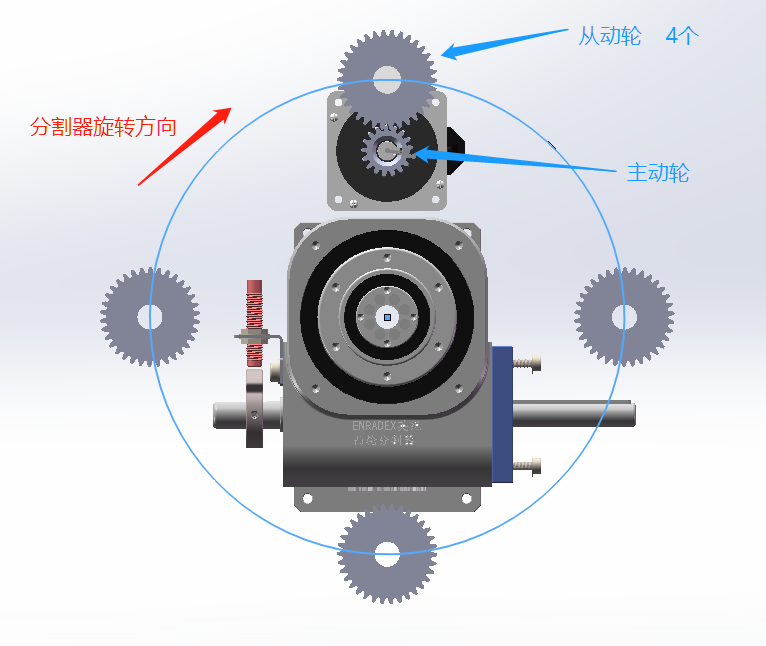

本帖最后由 adesaesd 于 2021-8-27 22:28 編輯遇到一個設備，原來是電磁離合帶動分割器上的料盤旋轉，現在老板說電磁離合器故障率很高，想換個傳動方式，于是想到通過齒輪，但是設計完發現當分割器變位后主動輪 ...

回復

cwq798 發表于 2021-9-14 13:28:25

沒看懂

高圓圓女神 發表于 2021-9-14 11:46:13

直接摩擦輪呢

CDKEY* 發表于 2021-9-7 12:35:56

改進同心度問題可能簡單些

myself1025 發表于 2021-9-6 16:45:57

很好的文章

adesaesd 發表于 2021-9-5 07:46:10

謙卑畏天恩發表于 2021-8-29 13:03
四個工位要同時轉嗎？上料下料就用去2個了

不是同時轉，只有和主動輪接觸的那個轉

adesaesd 發表于 2021-9-5 07:45:08

李成億發表于 2021-8-29 12:38
外圈做一個內齒

這個內齒是固定的？引導作用？就是不讓從動齒輪亂轉的？

anian71 發表于 2021-9-1 08:11:29

本帖最后由 anian71 于 2021-9-1 08:18 編輯

adesaesd 發表于 2021-8-28 11:56
是軸承容易壞，估計是同心度不好，軸承沒多久就壞，還有軸也是，也會斷。

以前做過類似的：電機上的輪子是聚氨酯輪，轉盤上的輪子是滾花輪，氣缸帶動電機和聚氨酯輪子與轉盤上的輪子接觸分離。

遠祥 發表于 2021-9-1 04:40:48

這個要有動態圖就完美了。

Dreaming___snai 發表于 2021-8-30 08:21:58

13915411714 發表于 2021-8-28 11:19
我猜樓主意思是轉盤上有4個工位，每個工位要單獨旋轉，樓主是否能通過把電機放在齒輪正下方，通過電機的升 ...

他可以考慮汽車變速箱中的同步環結構
