水水5 發表于 2021-2-8 16:59
焦裕祿說，吃別人嚼過的膜不香。
就那個選型軟件，還是別用了。自己好好的琢磨下，列個EXCEL，這個才能吃 ...

學習了，這幾天也搜索了一些資料，也筆算了，還是應該用EXCEL等軟件，讓自己的效率提高。至于，您剛才提到的慣量用SLD計算，這個倒是還沒試過，有空會試。電機的加減速時間，這個平時都是按1.5~2左右給的，也沒有要0.1左右提速時間的這種場合，不過還是應該了解的，謝謝。

焦裕祿說，吃別人嚼過的膜不香。
就那個選型軟件，還是別用了。自己好好的琢磨下，列個EXCEL，這個才能吃的比較透。
慣量，是可以通過solidworks計算的。數學不夠，軟件來湊。其實軟件計算的更精準。
扭矩，無非就是一個加速一個勻速的過程，所謂加速負載和摩擦負載。
加速度選多少合適？根據定位要求，你需要幾秒定位咱就幾秒定位。有了定位時間然后才有加速度。0.2秒一般是電機廠家給的速度，是空載加速至3000轉的最快時間。借用大佬的話說，這都是錢。1秒定位的和0.2秒定位的，電機大小肯定不一樣。

277741987 發表于 2021-2-3 12:24
精度是系統的，單單一個電機就能保證定位精度。電機自身的定位精度完全沒有問題。加減速機就有考慮背隙 ...

最后要不了那么高的精度，能控制在±0.2就不錯了。

012345zy 發表于 2021-2-2 22:32
從軟件選型上看，問題不大；但是我設計的話，增大導程，增大減速比。

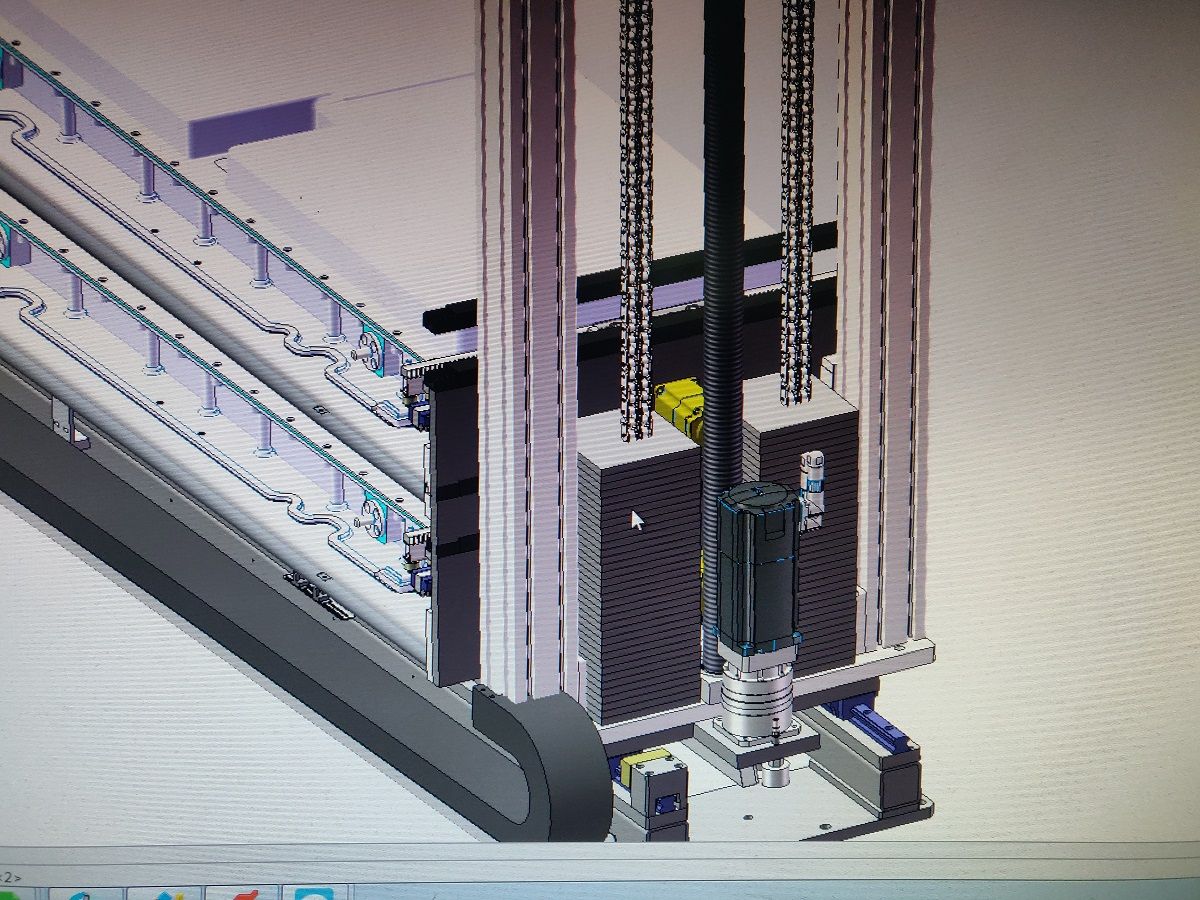

我現在的方式是，選用50mm直徑的絲桿，導程選用50mm，結果電機還是要用5KW，減速比也只能選3，絲桿這種方式，真的速度很難起來。只是目前我的空間，考慮用齒輪齒條是放不下的，真的頭疼啊。感覺太浪費了。

青黃瓜 發表于 2021-2-8 11:27
配重是減少電機的扭矩，而整體的慣量是增加，不是質量相減

說得對，就是慣量增加了，我也是按這么校核的。

大饅頭CC 發表于 2021-2-5 10:48
質量相減，如果是算總和的話，那加配重就沒意義了。

配重是減少電機的扭矩，而整體的慣量是增加，不是質量相減

重誠WBL 發表于 2021-2-3 20:54
問下樓主，你現在用的電機扭矩是多大的？我用效率公式驗算了一下你現在工況所需啟動摩擦扭矩在14N.M左右， ...

我算出來的啟動轉矩是14.3nm，選的電機是挺大的，4KW，只是上層回復的必須轉矩看不懂了，這么算，電機的最大轉矩都不滿足了。

大饅頭CC 發表于 2021-2-5 10:48
質量相減，如果是算總和的話，那加配重就沒意義了。

好的，謝謝。

footprints^^ 發表于 2021-2-4 20:20
謝謝大佬。還花了這么多的時間。
按您的計算過程，可不可以這么理解，如果加上配重后，慣量比是按配重后 ...

質量相減，如果是算總和的話，那加配重就沒意義了。
