為什么氣缸進氣口只開一個小圓孔

查看數: 21007 | 評論數: 27 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-1-22 09:21

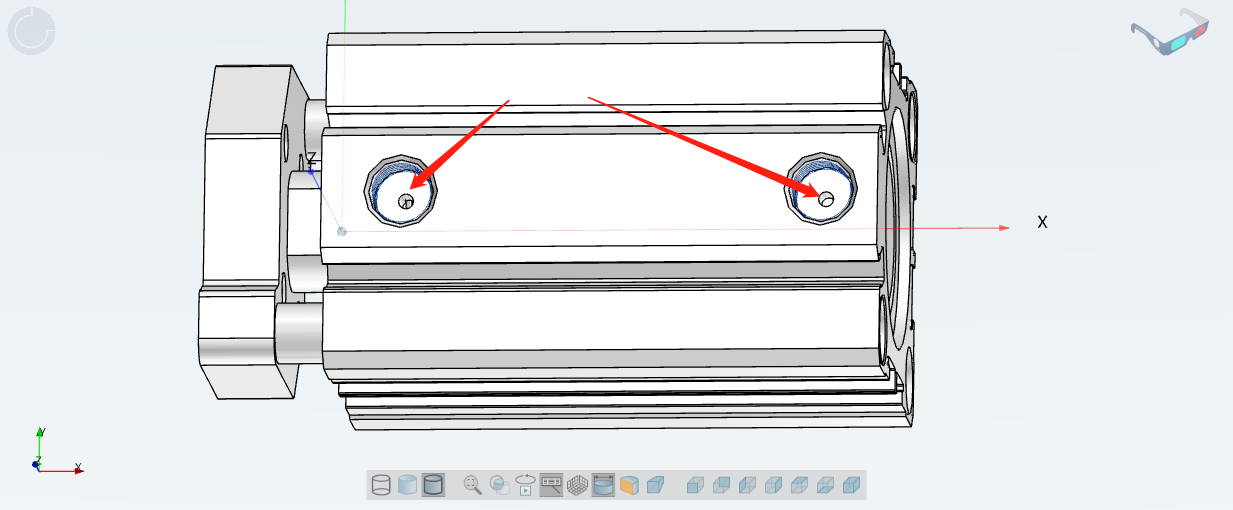

如題，氣缸的進氣螺紋接口很大，但是真正的進氣口卻很小（大約直徑只有1、2個毫米），為什么？是不是所有的氣缸都是這樣的？如果我想增加氣缸速度（鉚接氣缸提升鉚接節拍），能否自己將進氣口擴大，擴大成和螺紋 ...

回復

happilly 發表于 2021-4-8 11:25:43

尚未茍且發表于 2021-1-22 17:10
1.擴孔能提高流量，提高氣缸速度，我們實踐過；
2.一兩毫米的小孔的流量也是非常大的，剛剛測了一個類似的 ...

他其實是由于孔太小，導致損耗

草帽210 發表于 2021-4-8 09:31:08

尚未茍且發表于 2021-1-22 17:10
1.擴孔能提高流量，提高氣缸速度，我們實踐過；
2.一兩毫米的小孔的流量也是非常大的，剛剛測了一個類似的 ...

自己擴孔，不會進去異物嗎，你怎么清干凈，另外，你改的那個好用嗎

17671166321 發表于 2021-4-7 18:57:35

wswker 發表于 2021-1-22 10:10
氣缸廠家都會經過流體設計的，破壞結構有可能造成污損影響氣缸壽命，而且要從氣動系統上考慮，氣管、閥等元 ...

學到了

架著小米打飛機 發表于 2021-4-7 16:53:07

與使用方式有關

玉面飛龍至尊寶 發表于 2021-4-7 10:42:52

增大進氣孔會出現氣壓失穩問題，類似于各級管道一樣，最后面的永遠是最細的，另一方面在保證足夠的氣壓下，會更加節能一些

微笑客2019 發表于 2021-4-6 11:55:19

學習了，都是精華

henry007 發表于 2021-3-25 12:41:57

流路（液體/氣體）設計有一個基本原則，就是管路的內徑要保持一致，否則整個回路（進和出）壓力不一致會有問題。小孔直徑是跟管路的內徑密切相關的

LiNing_jrjub 發表于 2021-3-25 11:16:00

水水5 發表于 2021-3-23 21:13
我記得FESTO的氣缸，孔徑就比較大，都能看到活塞桿。
但是鉆孔是個技術活，如何能保證鋁屑不掉入氣缸？

缸蓋、活塞桿全部拆掉。
擴孔后，清理一下，再裝回去

水水5 發表于 2021-3-23 21:13:05

我記得FESTO的氣缸，孔徑就比較大，都能看到活塞桿。
但是鉆孔是個技術活，如何能保證鋁屑不掉入氣缸？
