標題: 平皮帶輸送機怎么調偏呀? [打印本頁]

作者: jxlyx    時間: 2016-12-7 20:45
標題: 平皮帶輸送機怎么調偏呀?
我見過的平皮帶輸送機是靠主動滾或者是從動滾做成中間突出來一節來調整,最近我看到許多別人設計的圖紙,主動滾和從動滾都是相同的,整個滾輪也是相同直徑,請問是怎么一回事?

作者: 雨淋淋    時間: 2016-12-7 20:59
我就看看
作者: 南京非標自動化    時間: 2016-12-7 21:18
這是皮帶秤?
作者: freedom3936    時間: 2016-12-7 21:27
你說的輥?zhàn)又虚g突一點,是可以有助皮帶找正

但皮帶跑偏,原因就太多了,調節的方式,根據你設計的結構來

基本主動或從動有一端要可調節,托輥和回程輥都可以用來調節解決跑偏問題
作者: ╭ァ氵sA_n    時間: 2016-12-7 22:28
樓主你這個調騙是靠主動軸的兩個軸承實現的吧

作者: 動靜之機    時間: 2016-12-7 22:51
參考:
帶鋸切斷面特征紋路成因猜想
http://www.ytsybjq.com/thread-365266-1-1.html
(出處: 機械社區)


帶鋸切斷面特征紋路成因 ---- 證實
http://www.ytsybjq.com/thread-369616-1-1.html
(出處: 機械社區)

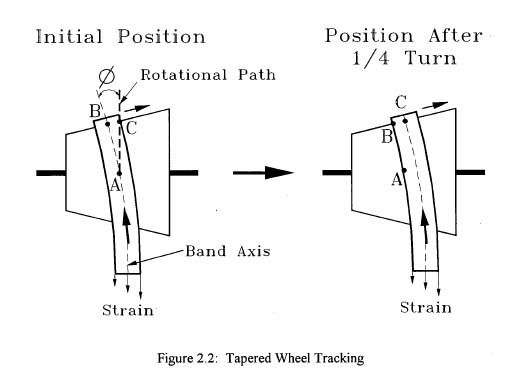

猜想貼11樓,有這個原版文件:
https://circle.ubc.ca/bitstream/ ... 8/ubc_1996-0610.pdf

看完這個,就對帶傳動到底跑松邊還是跑緊邊就不疑惑了。好多人開貼問這個。

作者: 面壁深功    時間: 2016-12-8 06:56
簡言之,皮帶往松的那邊跑
作者: 鋼鐵裁縫    時間: 2016-12-8 07:31
面壁深功 發表于 2016-12-8 06:56
簡言之,皮帶往松的那邊跑

跑緊不跑松,跑高不跑低。

作者: klzy321    時間: 2016-12-8 08:05
木工機械,沙布帶拋光機。
作者: zll3310737    時間: 2016-12-8 08:09
來回都往一邊跑偏的,兩軸在一個面上,來回往復跑偏的,兩軸不在一個面上...
作者: 有木有    時間: 2016-12-8 08:24
我這個用來磨線直0.4銅線上面的漆包,很少去調
作者: 水色筆跡    時間: 2016-12-8 08:44
要么從動輪可調,要么設置張緊輪。
作者: xue428032    時間: 2016-12-8 09:08
要么沒問題 要么調死你  最簡單的就是皮帶上黏貼個導向的 叫皮帶供應商弄
作者: 斷乎于止    時間: 2016-12-8 10:35
不建議中間貼導條,降低調平難度,在現場調節時是方便了,但是導條強制矯正的,導條磨損會非常嚴重,基本上用不了多長時間就得拆皮帶更換重貼。
鼓形輪可以幫助糾正,有設計標準的,去查一查相關標準即可,一般皮帶廠家也有一個經驗標準書,問他們要這個,比一般設計手冊好用(因為皮帶這玩意,各個廠家做的不一樣,按他們的經驗標準設計對應的鼓形輪,效果最好)

最后,皮帶線,肯定要調的,不要想著偷懶,避免不了。只要你結構合理,方便調節就OK了,剩下的就是慢慢調了
作者: 滾刀魚    時間: 2016-12-8 11:29
還真有人為這個事痛苦!
http://www.ytsybjq.com/thread-430250-1-1.html
另外現在有皮帶中間加防跑偏肋的,參見米思米防跑偏肋帶結構。

作者: xintianyou1314    時間: 2016-12-8 11:48
如樓上所言,設計個鼓形輪,會好很多,另外主動或者從動設糾偏調整螺栓。
作者: 淡然    時間: 2016-12-8 13:17
如果皮帶距離長,兩側加防偏輪,防止跑偏。
作者: ltzian    時間: 2016-12-8 13:39
小型 皮帶,可以參考MISUMI的就可以了。
作者: 機械小白條    時間: 2016-12-8 17:41
學習皮帶的跑偏問題

作者: a1979919    時間: 2016-12-8 21:00
提示: 作者被禁止或刪除 內容自動屏蔽
作者: jxlyx    時間: 2016-12-8 21:28
a1979919 發表于 2016-12-8 21:00
皮帶往哪邊跑,就把這邊再張緊一點,反之對邊再松一點也是一個道理

謝謝   如果調節好后 運行一段時間后 皮帶又會跑偏嗎

作者: 升小汐    時間: 2016-12-8 22:08
皮帶輪做成鼓行或皮帶兩邊限位
作者: 勿擾意志    時間: 2016-12-8 23:00
動靜之機 發表于 2016-12-7 22:51
參考:
帶鋸切斷面特征紋路成因猜想
http://www.ytsybjq.com/thread-365266-1-1.html

這帖子很深刻

作者: hurong_88    時間: 2016-12-9 08:06
平帶輸送機大部分都是平輥的,主要用來調節主輥與從輥的平行度來控制跑偏,但根據皮帶使用時間長短,還是會有些跑,而且有時還會左右跑,這根加工和裝配精度,還有皮帶制作精度有關,輸送機一般跑偏一點點問題不大,只要不損壞皮帶
作者: ly1007883124    時間: 2016-12-9 08:40
我想知道樓主電機的減速器是啥型號
作者: shao.6891    時間: 2016-12-9 09:06
皮帶機需加擋邊輪
作者: sdjw20    時間: 2016-12-9 10:33
調節螺栓,
作者: wl7263920    時間: 2016-12-12 10:35
我見過的一種皮帶自動調偏結構。一端滾輪定死,一端滾輪做成活動,活動滾輪的一端鉸接支架,一端連汽缸,汽缸可以使活動滾輪稍微擺動一點角度,這樣當皮帶跑偏的時候滾輪一擺皮帶輪就往另一個方向跑了,皮帶旁邊設感應開關檢測跑偏

作者: wl7263920    時間: 2016-12-12 10:37
a1979919 發表于 2016-12-8 21:00
皮帶往哪邊跑,就把這邊再張緊一點,反之對邊再松一點也是一個道理

我見過的,不過人家用汽缸操作,用開關檢測,全自動

作者: 江湖小流氓    時間: 2016-12-12 15:51
wl7263920 發表于 2016-12-12 10:37
我見過的,不過人家用汽缸操作,用開關檢測,全自動

對頭~~

作者: jxlyx    時間: 2016-12-13 20:51
wl7263920 發表于 2016-12-12 10:37
我見過的,不過人家用汽缸操作,用開關檢測,全自動

嗯  這個我也見過  我在皮帶壓濾機上見的
