NPT1寸內孔如何加工

查看數: 5153 | 評論數: 9 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2019-9-14 11:42

正文摘要:

  各位大俠請教一下，NPT1寸內螺紋內孔如何加工，差表看內孔是帶錐度的，1：16的錐度，小徑是29.2，現在不知道孔口是29.2還是孔底是29.2，這個螺紋是在加工中心上加工的，程序我在UG里用NPT螺紋符號編的， ...

回復

住友sumitomo 發表于 2019-9-17 09:21:38
加工中心可以用螺紋銑刀加工
frinkpu 發表于 2019-9-16 21:13:09
dtltc123 發表于 2019-9-16 13:391 @- {+ \$ b* m
就是用29.2的鉆頭鉆孔，然后絲錐攻絲即可，也可以用螺紋銑刀銑，給你推薦一個軟件,Vargus genius，前提是用 ...
! x1 A, K0 B* a, {
謝謝指教; g/ f: ?4 W/ ~- d+ }9 k5 y
dtltc123 發表于 2019-9-16 13:39:00
就是用29.2的鉆頭鉆孔，然后絲錐攻絲即可，也可以用螺紋銑刀銑，給你推薦一個軟件,Vargus genius，前提是用vargus的刀具，真的很棒
frinkpu 發表于 2019-9-16 11:45:16
遠祥 發表于 2019-9-15 17:00, i- K5 c7 p$ h

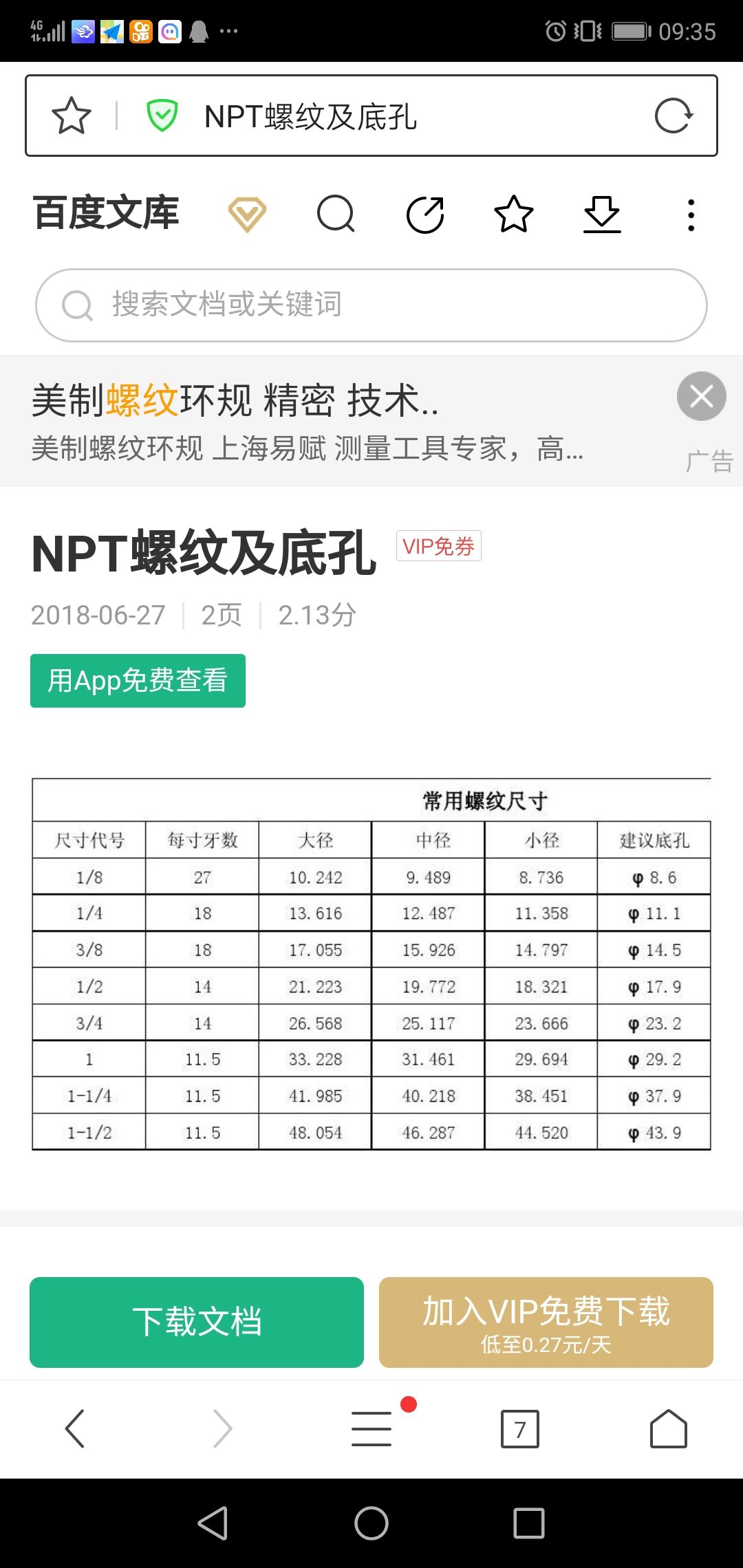

底孔按上表圖中打出來，不一定要很準，接近即可，再用英制絲錐攻牙出。

. V. @7 Z! T, U8 W& G: r以前做小一點的NPT螺紋，都是普通鉆頭加工底孔，再用絲錐攻牙，這次螺紋比較大NPT1寸，所以在加工中心銑的，試了一下銑的還可以
7 D! u7 b0 P* D5 \$ X
遠祥 發表于 2019-9-15 17:00:25
底孔按上表圖中打出來，不一定要很準，接近即可，再用英制絲錐攻牙出。
曉昀 發表于 2019-9-14 20:38:25
屌絲的苦惱 發表于 2019-9-14 16:280 f! P# R& L- g0 D1 e
NPT螺紋底孔大小 既不是孔口也不是孔底  而是在基準面上的大小

2 o+ @6 x; f1 K對，這幾個參數都是追螺紋基準面上的參數。
' B9 A6 R" x. h6 |5 m$ n
韓寒11 發表于 2019-9-14 19:00:12
根據查到的有效螺紋長度和錐度比可以計算出內孔徑
屌絲的苦惱 發表于 2019-9-14 16:28:04
本帖最后由 屌絲的苦惱 于 2019-9-14 16:30 編輯 , |5 {$ R# K- K, i0 n

* s4 m# d+ X; L8 q# mNPT螺紋底孔大小 既不是孔口也不是孔底  而是在基準面上的大小
