請大神門知道下，交叉升降機構設計的注意事項

查看數: 10640 | 評論數: 24 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-9-11 11:32

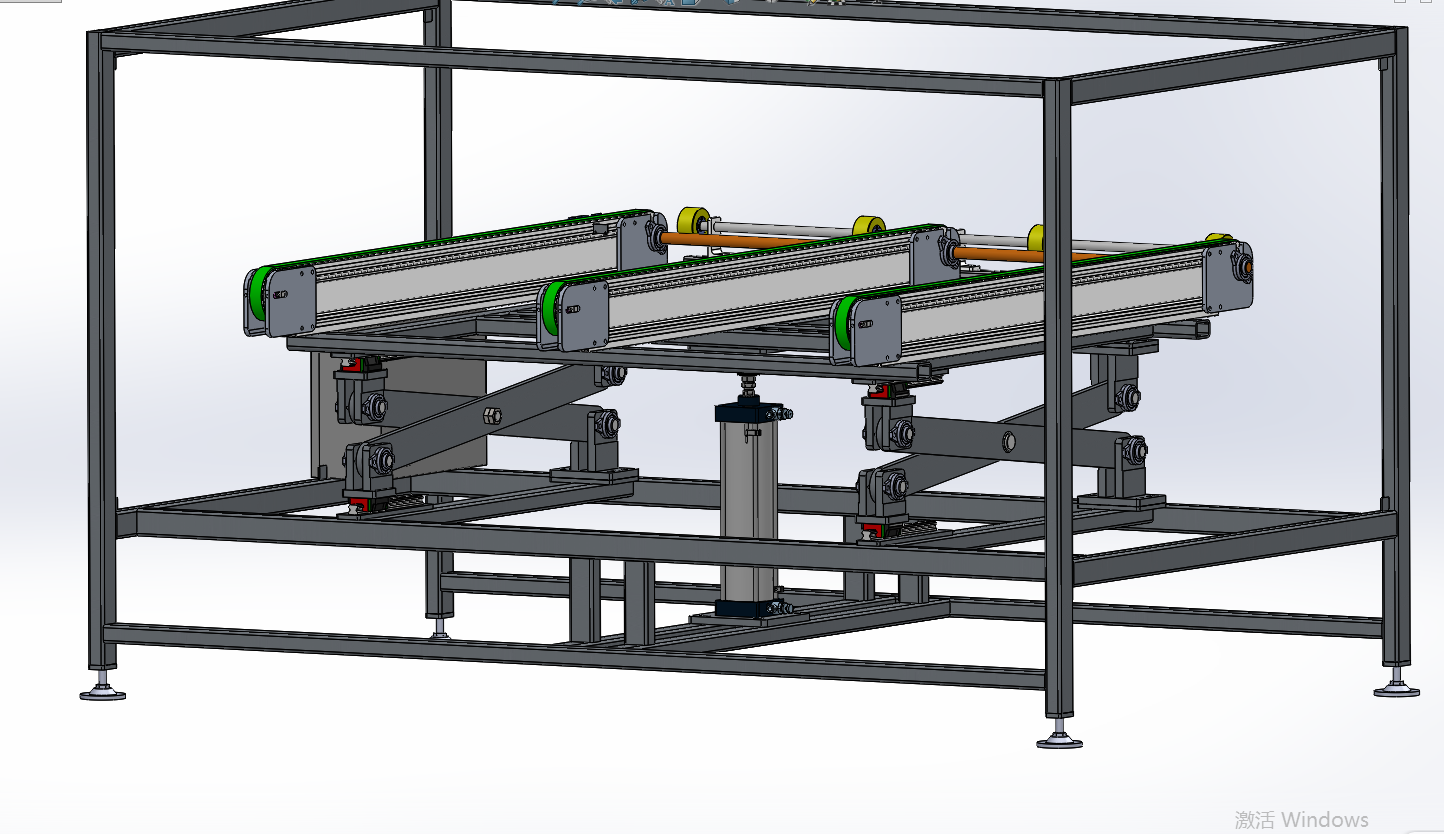

現在坐了個剪叉升降機構，就怕加工精度不夠，造成卡阻，因為焊接的框架不想進行焊后加工了

回復

機械俊杰 發表于 2020-4-22 15:53:10

導軌易卡

洪流機械 發表于 2020-4-20 15:38:07

只有30Kg你又用了導軌應該很穩了

ji79039 發表于 2020-4-20 15:13:11

學習學習

金龍精工 發表于 2019-9-19 19:23:44

在升起時一頭高一頭低，要保證兩頭同時升起，不然卡氣缸升不動。

syonggang 發表于 2019-9-15 13:50:54

氣缸頂的位置有問題

遠祥 發表于 2019-9-13 11:18:42

負載的物體多重？氣缸輸出力夠不夠？還有氣缸行程太長了

煙草 發表于 2019-9-12 11:04:54

aa79365520 發表于 2019-9-12 11:03
平面有多大光軸加直線軸承也能適應一定的寬度的

1800x1550

aa79365520 發表于 2019-9-12 11:03:40

煙草發表于 2019-9-12 09:00
最開始設計是4根直線軸承配光軸頂升，但是面積有些大，怕不穩，就改成剪叉頂升了

平面有多大光軸加直線軸承也能適應一定的寬度的
