請教各位大師，這個繼電器在電路中的作用

查看數: 2790 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-9-9 21:15

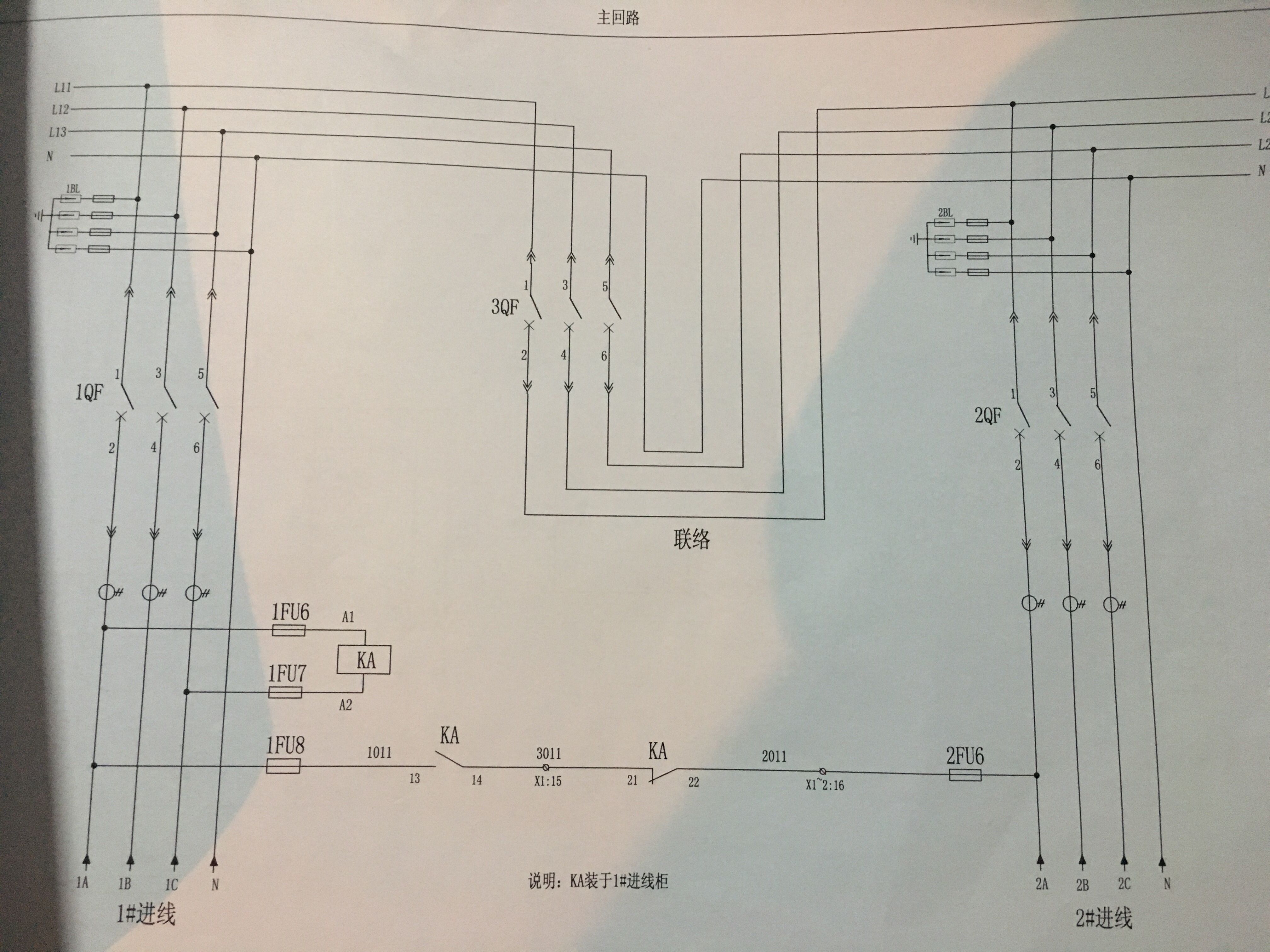

工廠里的一個雙回路的控制室，分別在左右的兩個柜引入兩路電源，其中在左邊的線路的A和C相接入一個中繼，中繼的一個常開和常閉觸點串聯分別經過一個熔斷器接入兩個回路的A相中，想請教各位這么設計的作用 4 S* M0 ...

回復

sunliancao 發表于 2019-9-10 22:28:53

偷吃的咕尼尼發表于 2019-9-10 08:26
: u9 h" x$ V1 p: z8 k" m; r! }' J) c測試用？

不知道，坐等大師解答

sunliancao 發表于 2019-9-10 22:27:00

本帖最后由 sunliancao 于 2019-9-10 22:28 編輯

學渣渣發表于 2019-9-10 11:014 A' s% S) V9 I: g' s
兩套供電系統

是兩路電源，平時是由兩邊的兩路分別供電，只有另一趟檢修或者停電時才聯通中間的聯絡開關，3個斷路器都帶欠壓脫扣線圈和開關輔助觸點和故障輔助觸點，不過這個中繼只出現在這個圖紙上，其他的幾張圖紙沒有這個中繼的觸點，我也搞不明白

學渣渣 發表于 2019-9-10 11:01:05

曉昀發表于 2019-9-10 07:34" w9 J+ r& s; L2 K) h) w
KA線圈通電或斷開，左右A相連通的線路上兩個觸電總是一個斷開，一個閉合。沒看懂這樣設計什么意思？

兩套供電系統

刀劍如孟 發表于 2019-9-10 09:26:36

看不明白，坐等解答

shixijiang 發表于 2019-9-10 08:28:27

里面是不是還有別的電路圖呀！這個結構肯定是有用的，目的是不是區分1#線和2#呢！

偷吃的咕尼尼 發表于 2019-9-10 08:26:25

測試用？

曉昀 發表于 2019-9-10 07:34:39

KA線圈通電或斷開，左右A相連通的線路上兩個觸電總是一個斷開，一個閉合。沒看懂這樣設計什么意思？
