2個電機軸形態不同，區別在哪？

查看數: 2145 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

荒唐、認知’

發布時間: 2019-9-2 19:01

正文摘要:

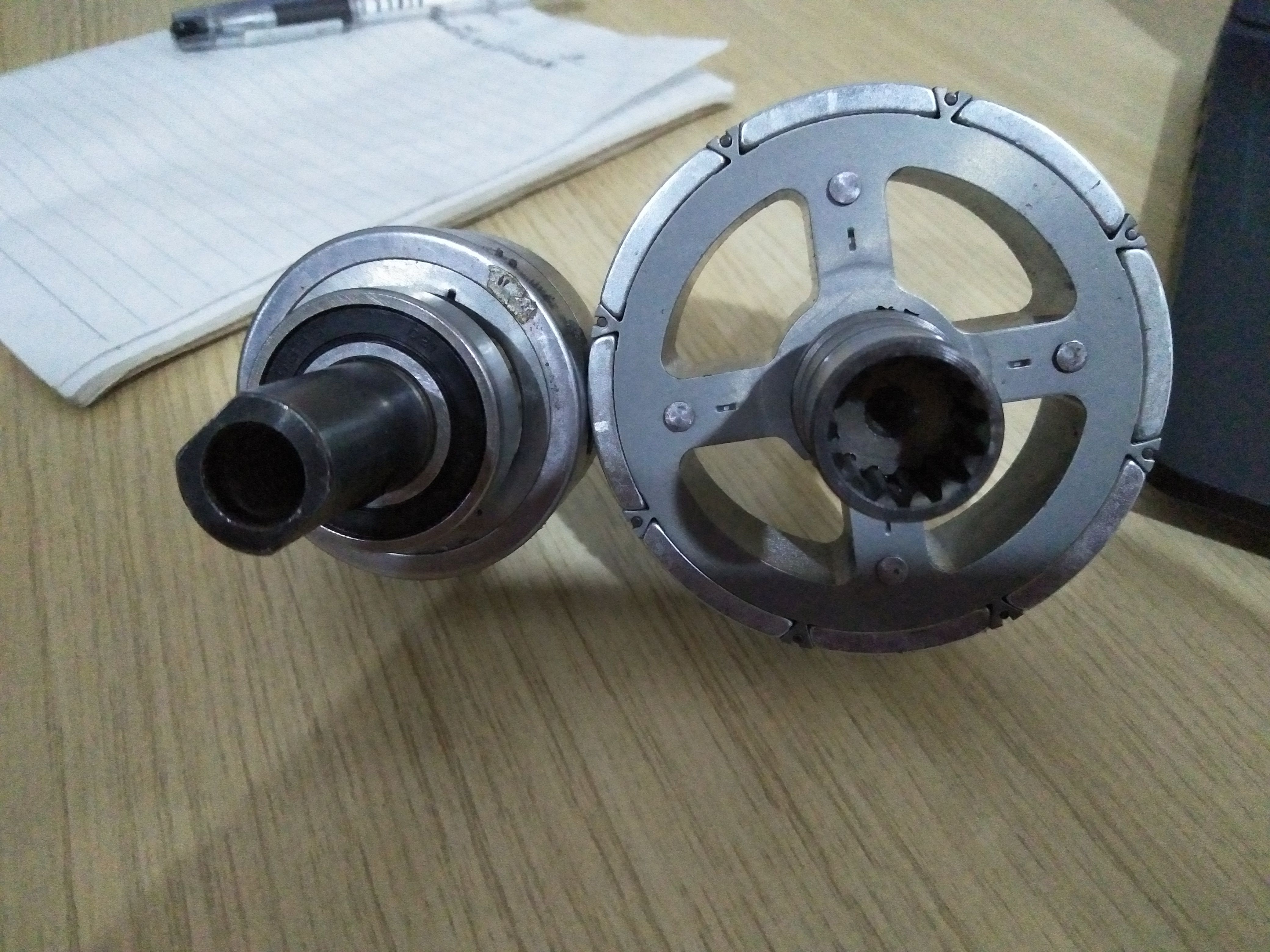

圖上2個都是電機轉子，左邊的電機軸外面削了2個平端，裝配時是套進其他孔里的。右邊的里面是花鍵孔，裝配時是套在花鍵上的，相當于孔。都是電機轉子上的，這2個形態的孔軸有什么區別嗎？多謝解答！ ...

回復

曉昀 發表于 2019-9-2 21:12:23

電機軸伸有平鍵軸伸、花鍵軸伸、圓錐軸伸平鍵和D型軸伸。

D型軸伸是在圓柱面上銑了一個平面，樓主給的左邊的圖是銑了2個平面。這種軸伸用于對中性要求不高的場合，聯軸器上有緊定螺釘頂在軸伸平面上來傳遞扭矩，傳遞扭矩也不大。

右邊圖是花鍵軸伸，花鍵軸伸有漸開線花鍵軸伸和矩形花鍵軸伸。這種軸伸用于對中精度要求較高，導向性較好，承載能力強的場合。但是，花鍵軸伸的加工難度比較大。

未來第一站 發表于 2019-9-2 21:41:22
