導軌和鋁型材裝配

查看數: 21086 | 評論數: 48 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

dabenlei123

發布時間: 2019-8-5 18:12

正文摘要:

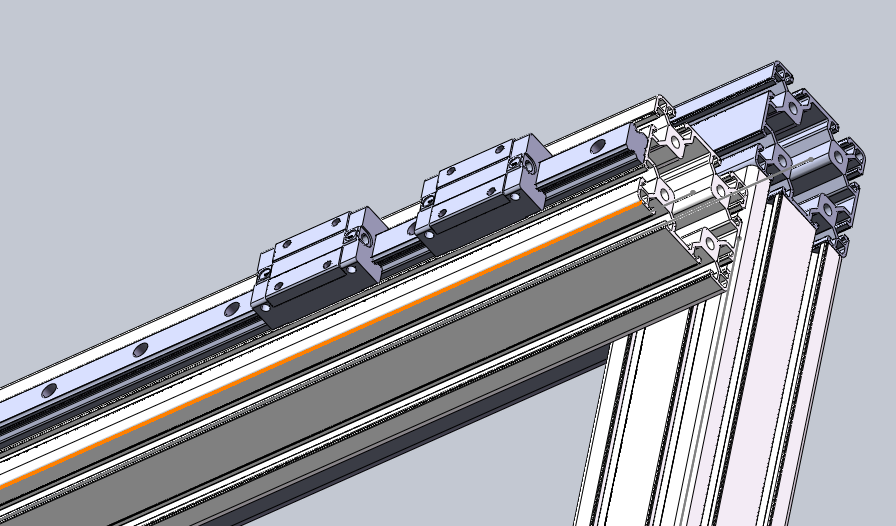

導軌寬度20MM，鋁型材采用8080的，寬度是80 ，雙槽，如何裝配啊，對啦，導軌比較長2500MM吧，盡量不要選擇在鋁型材上打孔，怕精度不夠。

回復

Ag4587788 發表于 2022-7-23 08:28:26

實際這么裝精度就挺難保證了。我裝過，還加了墊板。但是實際鋁型材槽有間隙的，即使加了墊板會下墜。最上方最好加個板拉住墊板保持設計高度。

wxagzx 發表于 2022-7-22 14:29:14

學習一下

leyfa7@126.com 發表于 2021-6-7 16:14:11

遠祥發表于 2019-8-6 06:46
可參考如下固定方式

哥，這是標準的型材嗎？

志超ai 發表于 2019-12-12 10:38:51

直接裝在鋁型材上本來就沒精度。你那是做什么用途的精度要求多少。

老馬的外套 發表于 2019-12-12 10:03:18

+666

siaoma3160 發表于 2019-12-12 09:59:12

兩根導軌平行布置的話，最好加一塊墊板。兩根導軌平行安裝對與導軌底面配合的平面有平行度誤差的要求（具體數值與導軌規格以及導軌間距有關），直接裝在型材面上的話，一個是型材本身的高度不一致，一個是看你的結構，型材下面墊的型材只是靠角座側面固定，受力時本身也會有位移，進一步加大兩根導軌底面配合面的高度誤差。這樣布置裝配水平高的話，裝配時可能裝的上去，臨時用用可能也沒什么，但時間久了有可能不滿足配合要求了，導致導軌和滑塊間作用力過大，容易損壞

wx_c57kw5nu 發表于 2019-12-12 08:44:42
