滾筒跳動問題求解

查看數: 9708 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-3 15:04

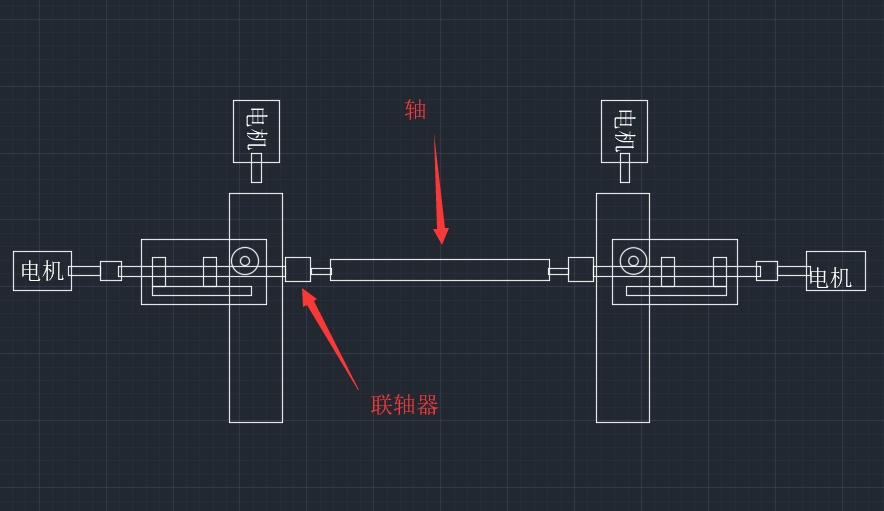

如圖所示，設計了滾軸機構，a.滾筒一側電機帶動滾筒旋轉，一段起支撐作用（圖上鏡像錯誤，右端側實際是支撐） b.左右各用一個電機調整高度，（因為此滾筒需要更換，所以做成三段式）問題：現在裝配調試問題是滾 ...

回復

星幽_TWxA9 發表于 2019-8-9 17:29:27

建議給滾筒加個支撐把。。。

黑色七月未央 發表于 2019-8-9 16:05:53

建議你給滾筒單獨做支撐

黑色七月未央 發表于 2019-8-9 16:04:00

你好啊123 發表于 2019-8-5 11:55
聯軸器不是剛性的就會有問題，非剛性聯軸器轉動會有軸向或者徑向跳動

不知道你見沒見過橡膠或造紙行業用的壓延機

zhaotingzhou 發表于 2019-8-8 11:59:43

最大問題在于軸端沒有支撐，聯軸器用錯地方了。如果滾筒的負載不大、轉速不高的場合，可以在兩端用三個滾輪支撐驅動橡膠滾筒旋轉。

248585695 發表于 2019-8-8 11:15:14

改結構

dogg 發表于 2019-8-8 08:32:44

黑眼豆_W3i3M 發表于 2019-8-7 16:16
20絲的跳動已經相當可以了。。。

主要是要滾的是玻璃，厚度0.5.。。。。。

黑眼豆_W3i3M 發表于 2019-8-7 16:16:53

20絲的跳動已經相當可以了。。。

dogg 發表于 2019-8-7 08:39:49

風頌yhx 發表于 2019-8-6 14:35
聯軸器會對其有影響！

所以我重新做個加長的聯軸器試下

dogg 發表于 2019-8-7 08:38:56

Sammy_TYlO3 發表于 2019-8-6 15:07
你這也太浮夸了拿聯軸器當支撐件用

因為膠輥使用一定程度要更換。。。
