發布時間: 2019-7-4 21:20

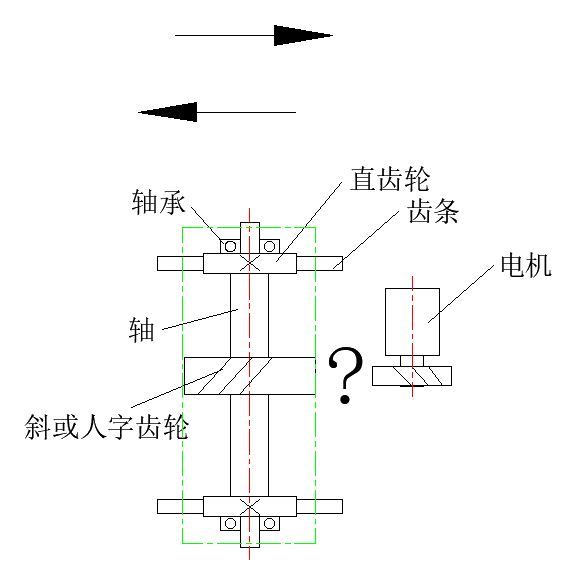

正文摘要:傳動機構示意圖，畫綠色框的是軸組件。組成為：軸、軸承、軸兩側是直齒輪，下面是齒條，軸中間裝一個斜齒輪或者是直齒輪 示意圖右側，是電機，帶著聯軸器、減速器，主動齒輪， 電機這一側帶動斜齒輪齒輪，推著這一套 ... |
| 齒輪齒條驅動，滾輪滾動即可。 |
| 做一套類似火車的輪子，加軌道，保證能直線往復行走 |
| ？？？嚙合上去不就可以了嗎？ |
| 你齒條改成直線導軌，中間加一根齒條，電機齒輪直接和齒條傳動，不就可以了？ |
| 電機可以直接拖著跑 |
| 直接選用直線電機豈不是更好？ |
| 直接選用直線電機豈不是更好？ |
hk4521 發表于 2019-7-5 14:50 這么說的話 電機也要下方鋪設導軌了？ |
| 加條導軌 ，電機直接嚙合上去，不過電機會跟著軸一起走 |
| 雙向絲桿， |
莫非空 發表于 2019-7-5 11:57 負載強度高，考慮使用諧波齒輪減速器 |
| 四驅車玩過吧，把二驅的那套借用過來，輪子變齒輪，再加兩根齒條，不就是了嗎？對了，負荷強度不高的話推薦你電機減速模組跟從動軸之間用鏈條或皮帶 |
