萬向聯軸器與軸連接形式？

查看數: 5170 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-7-3 23:29

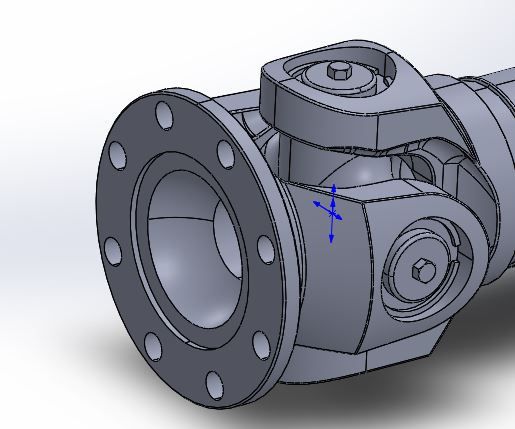

這個萬向聯軸器怎么和軸連接？軸上在接一個法蘭盤嗎，這個有標準件嗎？

回復

愛機不由人 發表于 2020-5-2 16:50:24

請問樓主有中間軸的圖？采用的是什么鏈接/?

不是考拉 發表于 2019-7-5 13:27:38

有標準

曉昀 發表于 2019-7-4 04:39:55

這是十字軸式萬向聯軸器，需要做左邊法蘭叉頭的連接法蘭，法蘭上的連接螺栓孔數量和分布圓大小根據聯軸器的法蘭叉頭上的孔設計，法蘭厚度和大小也根據法蘭叉頭去設計，另外，連接法蘭上設計定位止口與聯軸器上的法蘭叉頭上的定位止口配合。給個參考圖
