發布時間: 2019-6-21 09:35

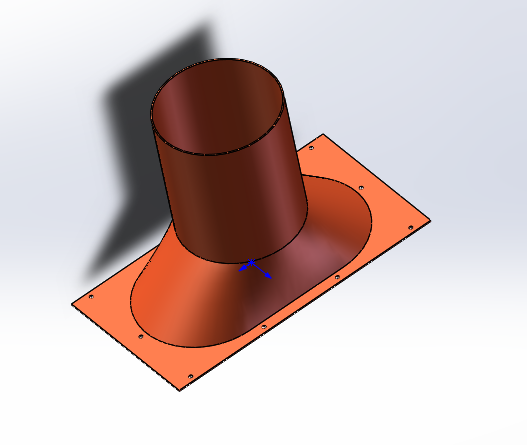

正文摘要:圖中是我畫的一個排污的管道，鈑金件，底面是長方形，然后怎么樣畫，最后上面畫成圓形的，我這里是用放樣畫的，展開不了，到外面做肯定加工不來的，謝謝！ ... |
| 下面做方的不行嗎？出口鈑金成圓，成本差很多的，尺寸也好保證 |
| 非常感謝大家 |
|
天圓地方沒毛病 |
| 分成3個件來畫然后裝配 |
|
保存生成二維就行了 |
畫草圖去小口
建新平面畫草圖
鈑金放樣
圖紙展開，
| 建議樓主還是要考慮鈑金工藝，在滿足使用要求的情況下盡量避免曲面吧 |
| 有一款鈑金展開軟件那你試試 |
