求助 SW工程圖轉CAD 后標注堆疊如何結局

查看數: 19304 | 評論數: 31 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-5-21 10:32

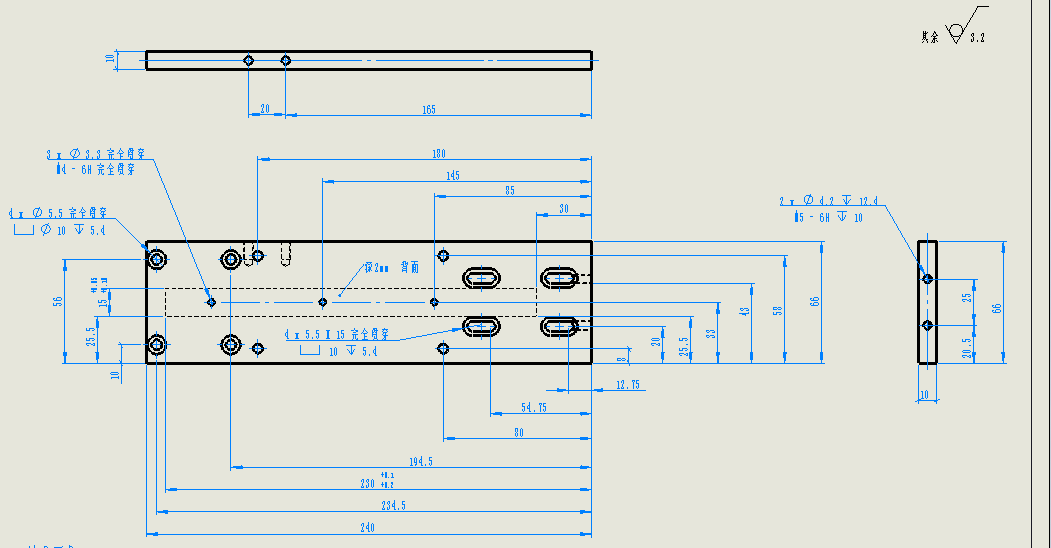

如圖 SW 工程圖轉 CAD 后標注出現 堆疊轉PDF 則無此情況求助如何解決考慮1：若是字體問題應該會亂碼單并無亂碼求解 ...

回復

攻城獅104439 發表于 2024-8-13 16:54:32

攻城獅104439 發表于 2024-8-13 16:54
別用宋體用這個字體試一下呢

Segoe UI Semilight

攻城獅104439 發表于 2024-8-13 16:54:03

老馬的外套發表于 2019-5-23 10:54
試了都是宋體字也試著添加新的映射可還是沒有效果

別用宋體用這個字體試一下呢

攻城獅104439 發表于 2024-8-13 16:48:51

老馬的外套發表于 2019-5-21 11:06
200 張圖要改一天多之后再遇到還手動改就不科學了

導出的時候就把字體修改好然后重新導出CAD文件

老馬的外套 發表于 2024-8-13 16:05:15

方賢東發表于 2019-5-21 11:23
你按這個方式在sw里面改下，每次轉的時候就不用改了

大佬

無鈊堂螂 發表于 2022-6-30 16:52:11

創業好項目

solidworks工程圖轉CAD后合并問題
在新公司上班工程圖一定要在一個CAD文件里！轉出來的CAD圖合并的時候亂了因為圖層都是一個名稱。所以會亂！有什么解決的辦法嗎

o1ojacko1o 發表于 2020-12-7 08:28:20

houg 發表于 2020-12-6 20:38
分享我的解決方法，用SolidWorks無法解決不如用cad插件請看下圖

求分享插件

houg 發表于 2020-12-6 20:38:52

分享我的解決方法，用SolidWorks無法解決不如用cad插件請看下圖

老馬的外套 發表于 2020-9-18 09:20:18

轉 DXF 即可

展翅飛翔2018 發表于 2020-8-30 10:51:12

無樣式轉化
