圓弧上標注特定的弧長需要怎么操作

查看數: 8239 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-5-13 08:56

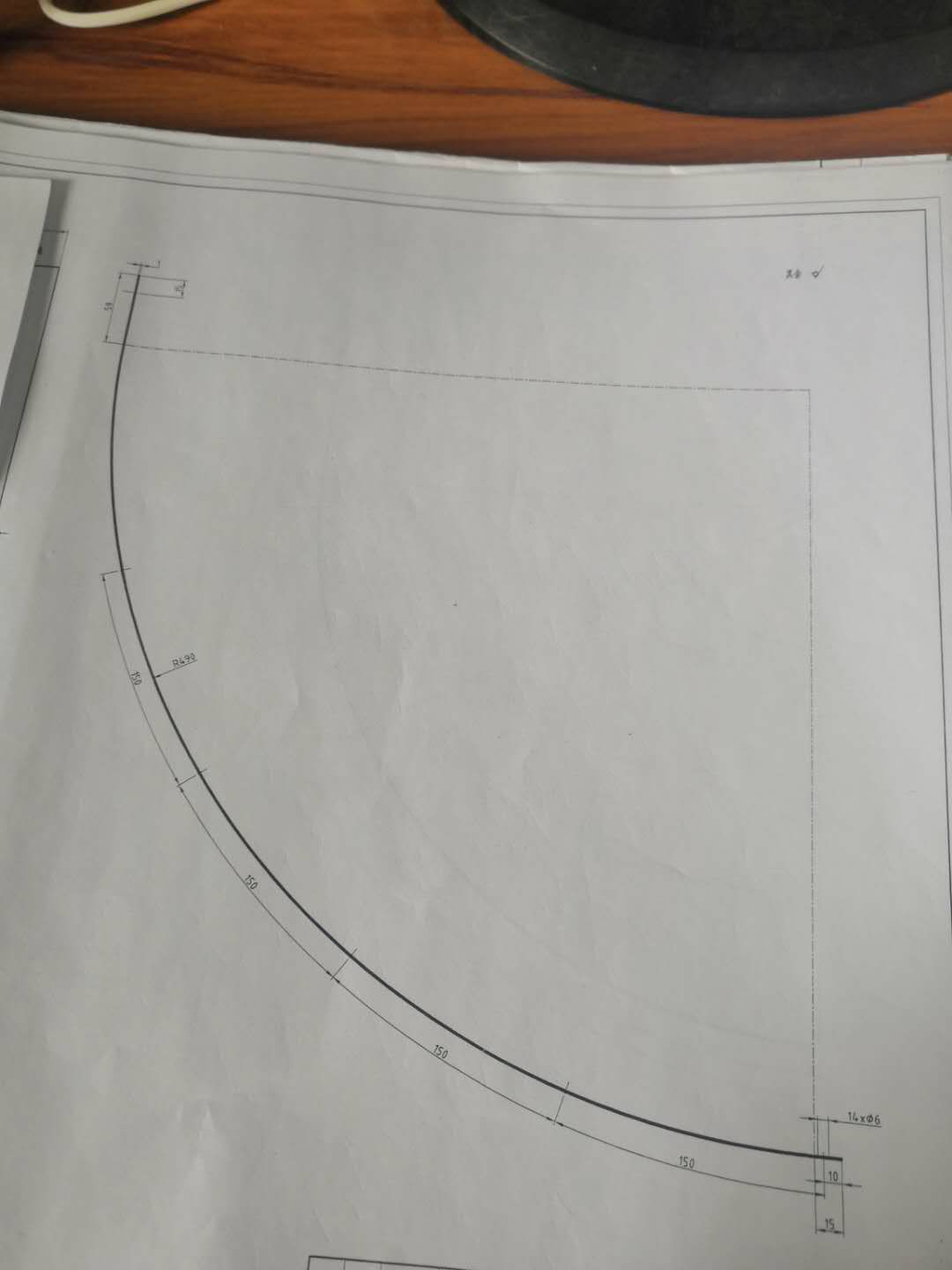

圓弧上標注特定的弧長需要怎么操作

回復

令人費解 發表于 2019-5-14 13:21:35

可以

遠祥 發表于 2019-5-14 12:39:12

可以采用坐標法來標注！

Osmos 發表于 2019-5-13 18:04:31

弧長有專門的弧長符號噢！

未來第一站 發表于 2019-5-13 15:59:14

學習了。

zmztx 發表于 2019-5-13 11:50:50

令人費解發表于 2019-5-13 10:16
能不能在這條圓弧上直接標注150，或者直接截取幾段150的弧長

可以
看看機械制圖國標
如果標注的是圓弧，則尺寸線一定也是圓弧（看機械制圖國標）。這時尺寸線的兩端，至少有一端需要標注半徑，以及半徑的圓心坐標。這樣人家才能計算
如果這是一段不能用圓弧代替的曲線，那你就要準確的給出坐標，然后鉗工知道怎么劃線

令人費解 發表于 2019-5-13 11:10:00

直接截取幾段差不多的弧長改數字嗎

方賢東 發表于 2019-5-13 11:02:51

這個絕對弧長150，哈哈


凌亂von 發表于 2019-5-13 10:53:43

軟件：creo

令人費解 發表于 2019-5-13 10:51:51

弧長算麻煩而且有誤差啊
