DianGongN 發表于 2019-4-25 16:08

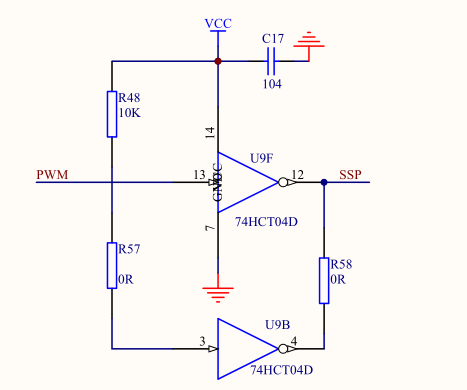

PWM右邊十字線應該有一個節點符號，表示電氣連接。
) T% ]4 ^( [. u0 x- c這兩個反相器是并聯關系，提高驅動能力。

是的，謝謝，他畫錯了

喂我袋鹽 發表于 2019-4-28 19:10
應該是可選加強驅動。非正反相。
. A/ p/ `/ a0 K
6 z/ [! W4 O0 H6 N1 O9 z! P, U后面可能就是變壓器，脈沖變壓器，用于驅動功率器件。

8 A/ g, {2 F  U% L! T謝謝，應該是的，不過他的圖紙應該畫錯了

NEMO_LLSoQ 發表于 2019-4-25 19:59
3 B% x5 i! @6 U! F. }應該是原理圖是這樣，電路上做過處理，用兩個0R進行反相和正相選擇。就是說可以對PWM進行高低邊的互換，適 ...

應該是可選加強驅動。非正反相。

2 u. V0 }( S2 V! E后面可能就是變壓器，脈沖變壓器，用于驅動功率器件。
' M$ c& U% V) u+ W. g

機械????表示看不懂，挺一個！

/ }% C3 n1 _  K* c+ e: l1 J4 f7 L5 R
- ^5 ]$ E  F9 U應該是原理圖是這樣，電路上做過處理，用兩個0R進行反相和正相選擇。就是說可以對PWM進行高低邊的互換，適應不同種的次級器件。
:victory:還有就是，你確定后面是個變壓器？是個特殊的磁藕吧？

PWM右邊十字線應該有一個節點符號，表示電氣連接。
& a1 i- m4 P# A這兩個反相器是并聯關系，提高驅動能力。

左邊接單片機PWM引腳，右邊接變壓器
