兩邊加強筋應該是左右兩面受力，加強筋與焊接件之間增加一塊板，是擔心加強筋太薄容易造成方管受力變形嗎？至于板貼不貼B面，我個人覺得還是不要貼住好，如果方管長度越長，那那塊板更應該往上一點

不如設計成四塊筋板，方管的每一面各焊一塊。

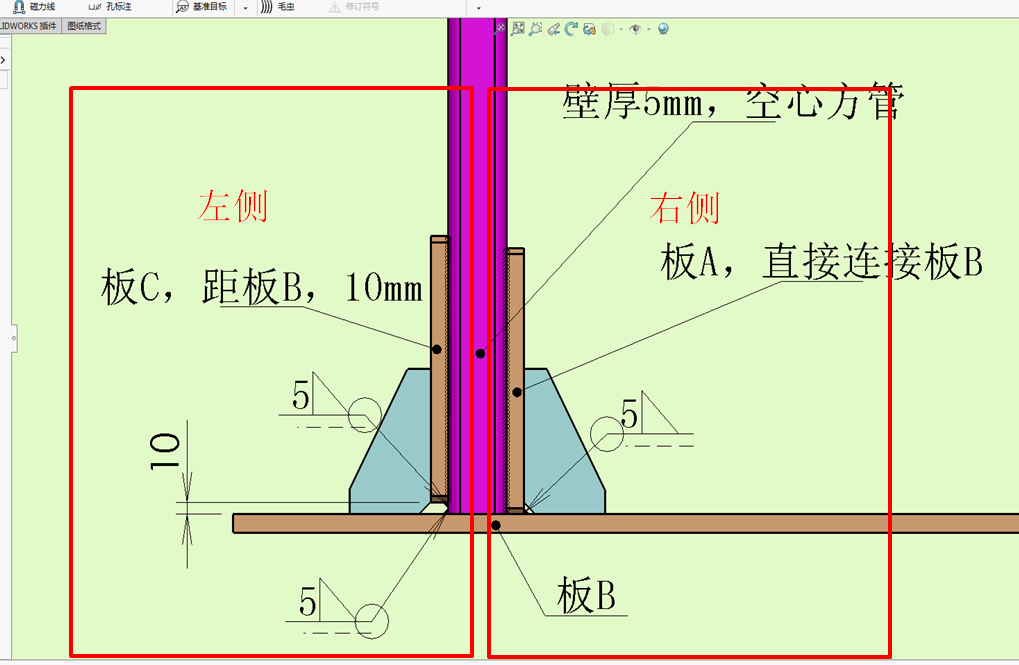

左側的板好奇怪，為什么要抬高？

這個題有點刻意，按理說空心方管和板B焊接，筋板用來加強，板A，C是什么作用？載荷不大直接焊接，載荷大了選擇壁厚的方管。

oldpipe 發表于 2019-4-24 10:53
脫離載荷條件談強度意義不大。一般而言，結構焊接節點處應適當分散焊縫，避免應力集中和反復多次焊接造成材 ...

贊同。

肋板為啥不直接焊接在方管上？

筋板主要是避免焊接變形 和拼接時方便

外部載荷什么方向，不談這個如何分析強度

脫離載荷條件談強度意義不大。一般而言，結構焊接節點處應適當分散焊縫，避免應力集中和反復多次焊接造成材料性能發生不利且難以預測的變化，按這個原則，左側方案比右側略合理。
