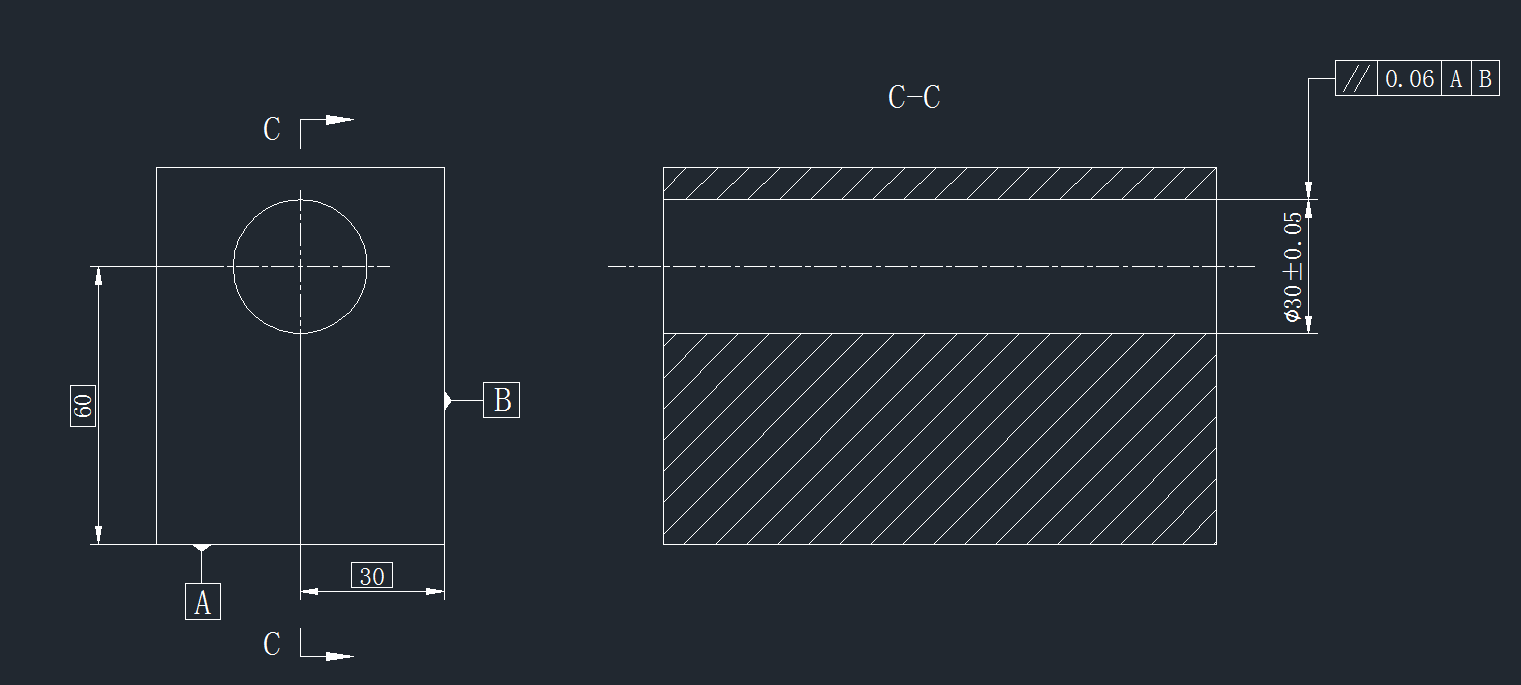

這個平行度的公差帶是兩個平行于基準A的平面之間的區域。這種標法現在不推薦了，標注特定方向的公差建議加標定向平面框格。另外這個公差的基準B是多余的，有和沒有意思一樣，但如果公差前邊有Φ那么基準B就不多余了

Thanks for your share!

總感覺看起來怪怪的

應該是一個截面為正方形的長方體

位置度應該是比這個精度高，這個平行度應該表示的軸線在一個正方柱中，位置度應該是圓柱中，

楊國棟_hmU49 發表于 2019-4-1 17:27
----

請問大俠，這是哪本書的照片？謝謝！??！

形位公差   位置度+%%C數值+基準

用這個一查，就明白了

應該標位置度好點
