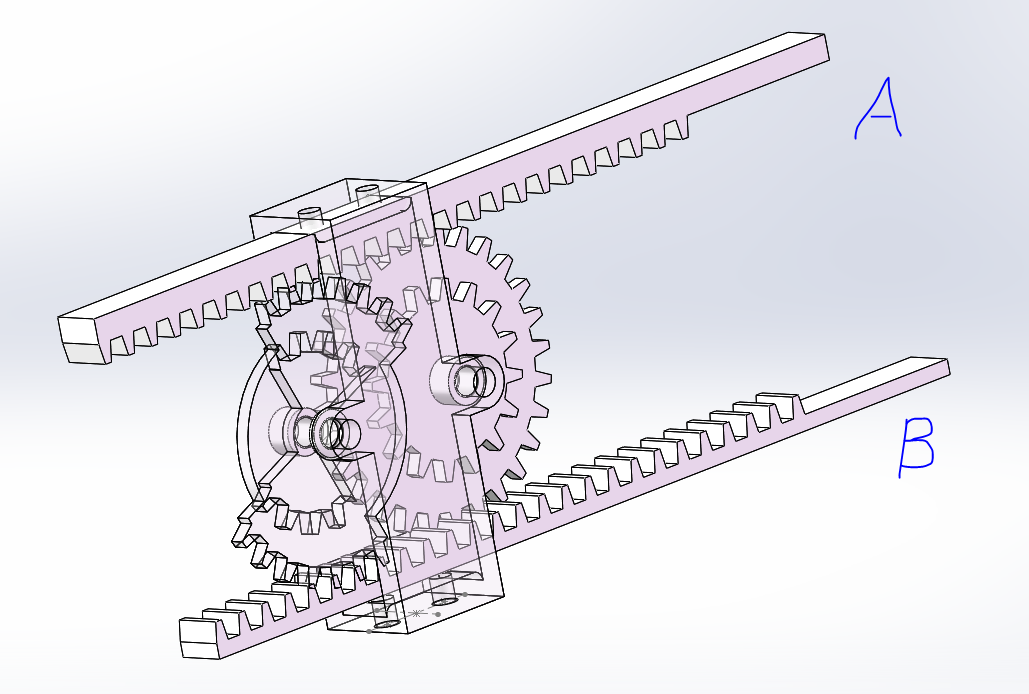

理論上，這個機構可以化旋轉為齒條來回運動

查看數: 17337 | 評論數: 44 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-12 20:50

過幾天3D打印機打印出來模擬

回復

gao604871787 發表于 2020-7-21 16:33:46

厲害

xz111do 發表于 2020-2-27 08:17:31

童子智少發表于 2020-2-26 21:41
這個可以做以對速度要求高的往復運動機構，就是行程不太夠。換向時也不好處理

嗯

童子智少 發表于 2020-2-26 21:41:03

這個可以做以對速度要求高的往復運動機構，就是行程不太夠。換向時也不好處理

xz111do 發表于 2020-2-26 08:42:34

一覽縱衫小發表于 2020-2-24 13:23
原理上沒有問題，往返的行程是那個扇形的節線長度

嗯嗯

一覽縱衫小 發表于 2020-2-24 13:23:21

原理上沒有問題，往返的行程是那個扇形的節線長度

eddyjay 發表于 2020-2-24 10:18:26

你的另外一個貼的實物模擬鏈接在哪？

xz111do 發表于 2019-3-18 17:36:44

凌亂乄發表于 2019-3-13 10:06
單從圖片來看應該會卡死，不知道樓主有沒有仿真模擬

你說的對，后期我把齒輪的齒數進行了改變，以達到合理的角速度與齒條接觸時的線速度。但是，齒輪與齒條仍然有些卡，我覺得設計成漸開線齒形，嚙合比較好。

xz111do 發表于 2019-3-18 17:30:35

eddyjay 發表于 2019-3-15 16:07
下面那個圖是達芬奇搞的圖片？

是的，那圖是他畫的，16世紀吧。

紫衣云夢 發表于 2019-3-18 16:36:28

實際動起來看一下效果
