求教直線軸承安裝板和導向軸安裝板尺寸標注

查看數: 6213 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-9 23:00

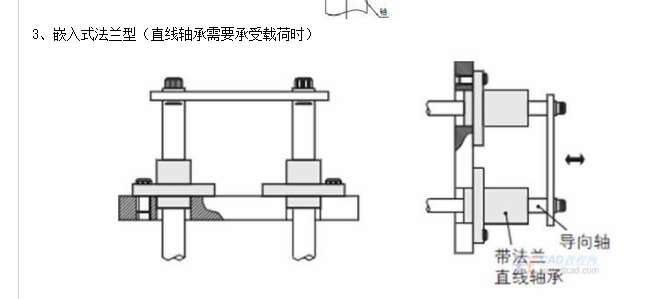

如圖中的兩個塊板，分別安裝了直線軸承和導向軸，請問這兩塊板的安裝孔，需要標注哪些形位公差。還有就是形位公差該標多少。小白求教。 ...

回復

好久不見lcl 發表于 2020-3-19 09:07:59

未來第一站發表于 2019-3-10 11:10
1.直線軸承安裝板上兩孔之間加個正負尺寸公差。
2.導向軸安裝板上孔比軸大1-2mm浮動。

有案列圖嗎？可以貼下嗎？

遠祥 發表于 2019-3-10 17:48:36

兩個軸的平行度是要重點關注的。

未來第一站 發表于 2019-3-10 11:10:47

1.直線軸承安裝板上兩孔之間加個正負尺寸公差。
2.導向軸安裝板上孔比軸大1-2mm浮動。

曉昀 發表于 2019-3-10 08:51:26

安裝板上孔的位置度公差；安裝板兩平面的平行度；安裝板的上下平面對安裝孔的垂直度。

aduoken 發表于 2019-3-10 00:07:11

IT11
