看看

billgong333 發表于 2019-2-19 09:17
樓主還需要給出滑塊的目標速度曲線，受到的負載力多大，假如滑塊的速度沒有要求的話，那驅動電機勻速轉動即 ...

受教了 感謝

樓主還需要給出滑塊的目標速度曲線，受到的負載力多大，假如滑塊的速度沒有要求的話，那驅動電機勻速轉動即可，電機的驅動力只需要克服系統的慣性力即可，那可以找一下一個完整的運動周期內，電機所受的最大慣性力F多大，F(xiàn)*v*安全系數（比如1.5）可以得到電機的額定功率，然后就可以選電機啦。不過建議選伺服電機，步進電機容易丟步，而且噪聲也打

我覺得首先計算輪盤和滑塊的轉動慣量，然后根據交角速度與慣量求出扭矩，然后通過選型確定合適的步進電機即可

前景錢 發表于 2019-2-18 15:19

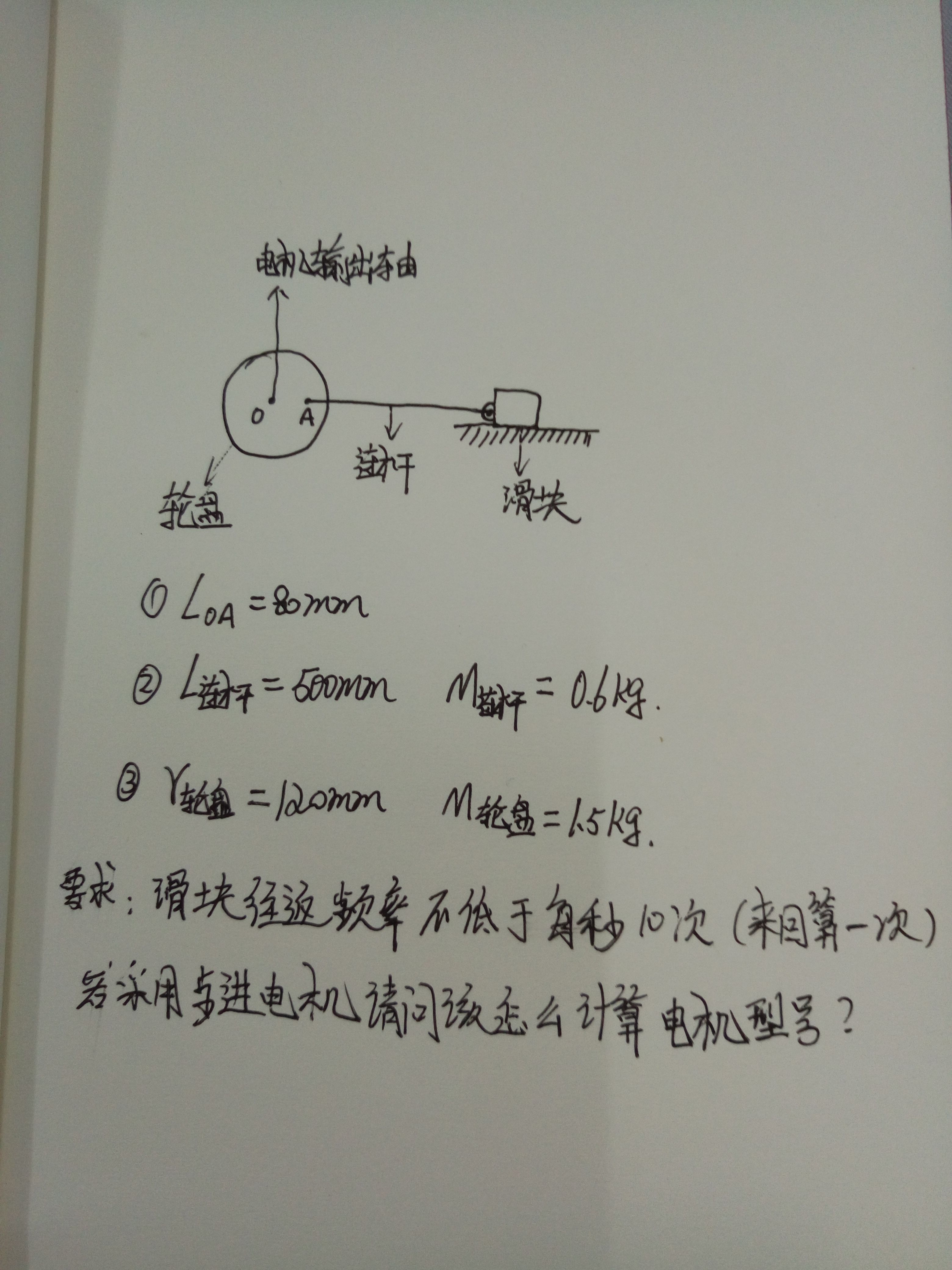

是個偏心機構吧

是的 請教一下該怎么計算呢？

843702845 發表于 2019-2-18 13:16
步進電機最大速度600轉/秒。實際超過300轉/就容易丟轉了。即輸出脈沖與執行脈沖有差異。所以不建議用步進電 ...

確實轉速高了容易丟轉堵轉，問題來了，如果加速曲線平滑，是不是能好一些

是個偏心機構吧

1667418592 發表于 2019-2-18 13:34
這種不是應該用轉動慣量、轉矩這類的來計算嗎？

你需要的功率/系統效率*1.2系數=電機功率，可以分配轉速和轉矩，一個意思

awen860515 發表于 2019-2-18 13:06
功率=F*V，最大拉力，最大速度，留點余量就行吧

這種不是應該用轉動慣量、轉矩這類的來計算嗎？
