傳感器與PLC連接

查看數: 3870 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

山水山石

發布時間: 2019-2-12 09:29

正文摘要:

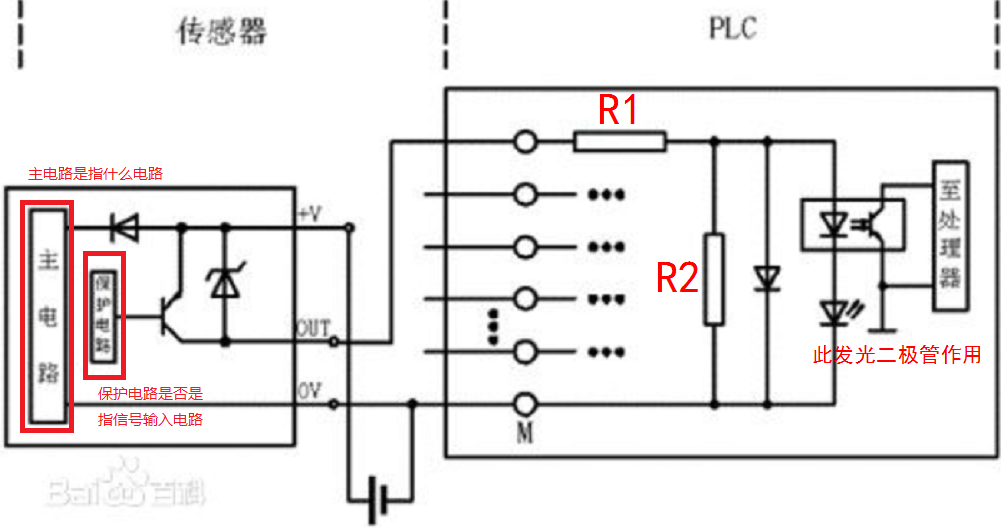

本帖最后由山水山石于 2019-2-12 13:03 編輯 3 g4 X; S* ~5 E+ y ' v& g0 p' F, J+ E: I請問各位大俠，圖片中的主電路和保護電路分別指什么電路？8 R4 n) V* y1 v2 e) } / r& ~7 M1 Y6 N3 p# M1 B8 C6 f* o ...

回復

17567410 發表于 2019-2-17 10:53:59

本帖最后由 17567410 于 2019-2-17 12:15 編輯

勁松666 發表于 2019-2-15 20:04
( L/ n: A9 L" g G, n" V一頭霧水

再加點

左邊傳感器因情形接通和斷開（輸出）；然后PLC接輸入點有指示燈亮與不亮（輸入）

勁松666 發表于 2019-2-15 20:04:22

一頭霧水

遠祥 發表于 2019-2-13 16:11:59

這對于我們機械????來說無疑是天書啊。

點評

17567410

沒有學過? 發表于 2019-2-13 16:57

17567410 發表于 2019-2-13 09:36:47

本帖最后由 17567410 于 2019-2-13 10:01 編輯

LZ可以將傳感器和PLC斷開，人從端口向PLC里面看，PLC工作是由外電路提供的一個高或低的電平信號，R1/R2就將該電平信號分壓給發光二極管，下面那個二極管是給人看的，亮與不亮表示信號的有無，上邊那個是給PLC內部處理器讀取的，起到將外電路輸入和內部處理器元器件電路的隔離作用。
那同樣從端口向傳感器里面看保護電路也是保護傳感器正常輸出的，就是在任何情況下傳感器不能有誤輸出。主電路就應當是根據傳感器原理產生的器件電路。而這兩個V是同一個外接電源提供的。

點評

山水山石

謝謝發表于 2019-2-22 09:06

17567410

關于R2,2樓有回；關于保護正常輸出，就是讓它有輸出就輸出不讓它輸出它就不能輸出。因?yàn)橥饧与娫从锌赡苁Э亟o到PLC外接端子上，產生誤動作。應當是傳感器的設計原理要求。發表于 2019-2-19 11:22

山水山石

請問大俠，保護電路（保護傳感器正常輸出的電路）有參考的電路圖嗎？發表于 2019-2-19 08:49

山水山石

請問R2右邊的單個二極管是什么作用？發表于 2019-2-19 08:48

山水山石

非常感謝發表于 2019-2-19 08:47

麥田守望者bj 發表于 2019-2-12 14:36:56
