電氣連線問題

查看數: 6775 | 評論數: 16 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2019-2-7 17:20

正文摘要:

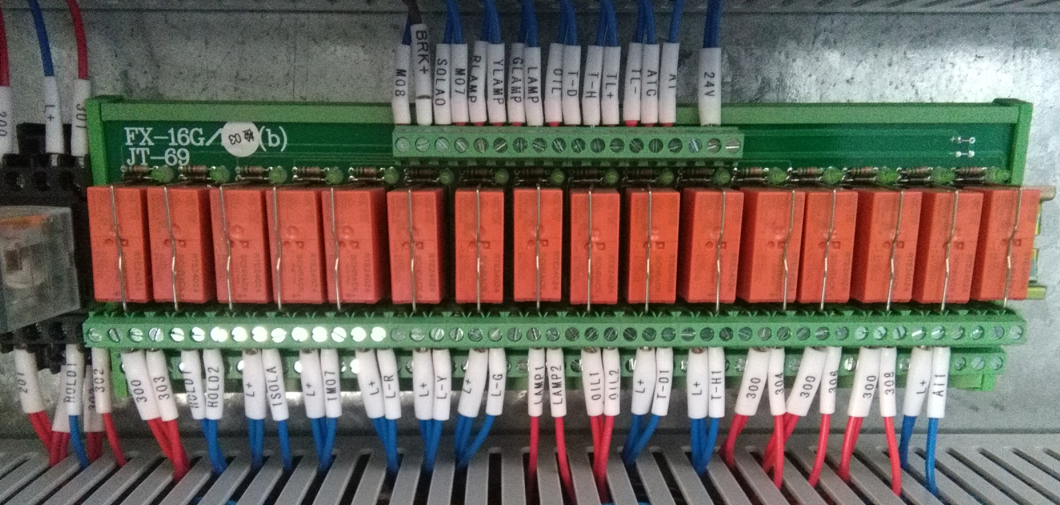

請問圖片中電氣連線符號:) t8 X. Q$ j8 A (1)  300   304   306   308   等數字分別是什么意思?7 d- L. R; g6 P; o% o3 L8 O: F (2) L+和L-分別表示直流電 ...

回復

eling9981 發表于 2019-7-14 22:19:37
學習學習
衣賤江湖 發表于 2019-7-13 08:56:04
300是公共端,304/6/8什么的應該是繼電器觸點輸出,具體接的是常開常閉需要斷電斷路后測量。
$ V* T4 V9 F/ o1 f4 u# @L+和L-R/Y/G什么的挨著,相當于是公共端,說明R/Y/G應該是板子的運行狀態或者其他什么功能性輸出。
+ S) ~6 x+ o0 A# {上邊有TL+、T-D、T-H,下端是L+和T-H1、T-D1挨著,具體功能不知道,但是T一般表示溫度什么的,我覺得這似乎應該是溫度或溫控開關的下端輸入,上端輸出?4 ~6 @, y/ X  \  j) T+ l9 \
繼電器上邊明亮的鐵絲啥也不是,純粹是為了固定繼電器不晃動脫落用的,不是導線,用金屬是為了焊接到板孔上。" }4 P2 v- l* q: T8 v3 @* w4 c/ a8 x. O
君莫笑_qpV3z 發表于 2019-7-12 15:50:40
看著有點茫然啊
簡二 發表于 2019-5-12 09:35:06
這個東西要對照電氣圖紙 上面有線標 對應查找就知道了
pulse_2000@163 發表于 2019-2-16 12:54:39
  • 看圖判斷是一組16位的中繼模塊,上部是輸入信號17端子,最左是公共線。下面是輸出端子,每兩個對應一個中繼的干觸點。R Y G估計是上面報警、運行、警示對應的指示燈出線. P& T, n! P6 ^# V: y7 [

* z5 m& o6 u5 ^  b: d8 s/ ~) }2 E
鋼鐵大機人 發表于 2019-2-11 11:44:38
4.中間繼電器上有繼電器的型號,通過型號可以查詢繼電器樣本資料,樣本資料會詳細說明哪些管腳是控制端子、哪些是常開端子、哪些是常閉端子,通過端子順藤摸瓜就能看出來上邊、下邊的線哪些是控制電路、哪些是輸出、哪些是輸入了
8 g2 g# {! G0 d. {* y$ J
鋼鐵大機人 發表于 2019-2-11 11:41:41
1.300、304、306、308等分別代表的是“端子號”,這個端子號在你的圖紙上顯示,通過端子號可以查到某根電纜從哪兒來、到哪兒去,端子號對你排查電路故障非常重要,PS:端子號是設計電路時人為設計的!! ^  n2 ^4 f+ q8 r3 t
浣溪沙 發表于 2019-2-10 21:46:43
新年送你幾個字,夠得學。。。。。。。。。。。。。。。。。。
17567410 發表于 2019-2-10 20:54:40
有句成語叫順藤摸瓜,需要按線理順元器件,再結合設備才能分析理解電路。
