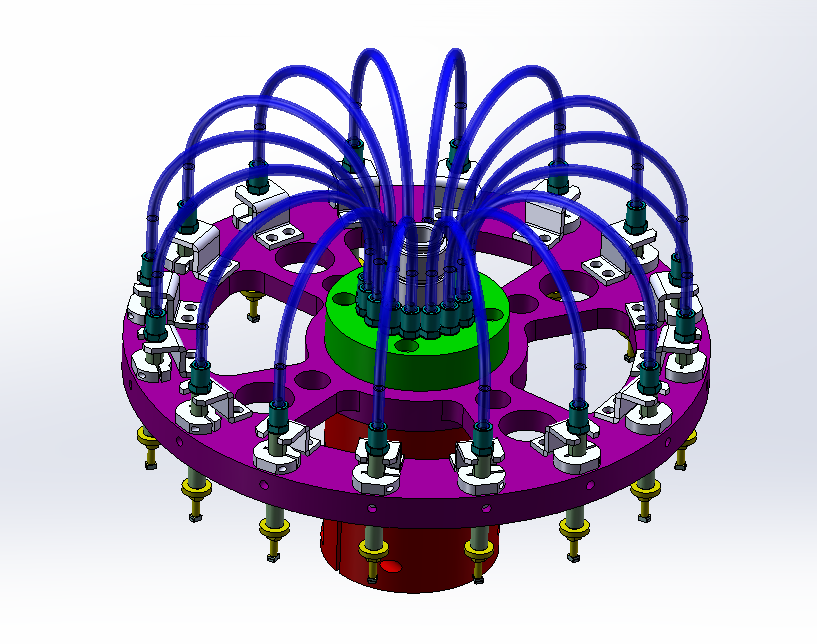

懂行的大神誰來解釋下高速轉塔機構怎么做到取放料的

查看數: 5854 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-1-24 15:05

本帖最后由昝云星于 2019-1-24 15:06 編輯哪位大神來給解釋一下原理啊://v.qq.com/x/page/t0767mp1dap.html網址開頭：前面的https只能放這了，權限有限

回復

Samsun1234 發表于 2019-12-16 11:58:49

這圖紙哪里能下嗎

昝云星 發表于 2019-1-25 11:18:25

本帖最后由昝云星于 2019-1-25 11:22 編輯

昝云星 發表于 2019-1-25 10:12:20

昝云星發表于 2019-1-24 17:06
最后一步往編織袋里放是靠破真空放的嗎？所有吸筆一根氣管怎么實現的單個吸筆破真空，兄弟你給解釋下吧， ...

非常感謝!

昝云星 發表于 2019-1-24 15:44:22

ahway 發表于 2019-1-24 15:38
SMD設備分光、編帶設備常用結構，中央旋轉接頭過真空（動力源電泵居多），分度盤每個位置對應一個夾頭或 ...

所有的吸筆都是靠一根氣管來控制真空的，那單個吸筆破真空怎么做到的，比如往編織袋里放產品那里？是靠電磁閥吹得嗎？

測完之后最后一道工序直接夾下來就好，后面的編帶再次用真空抓、放，這時就用高速電磁閥。發表于 2019-1-24 16:48

ahway 發表于 2019-1-24 15:38:28

SMD設備分光、編帶設備常用結構，中央旋轉接頭過真空（動力源電泵居多），分度盤每個位置對應一個夾頭或測試頭，合格品繼續下一工位檢測，不合格電磁閥吹走就可以。
