關于往復絲杠SW工具下，如何建模，各路大神快來

查看數: 3321 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-1-3 11:24

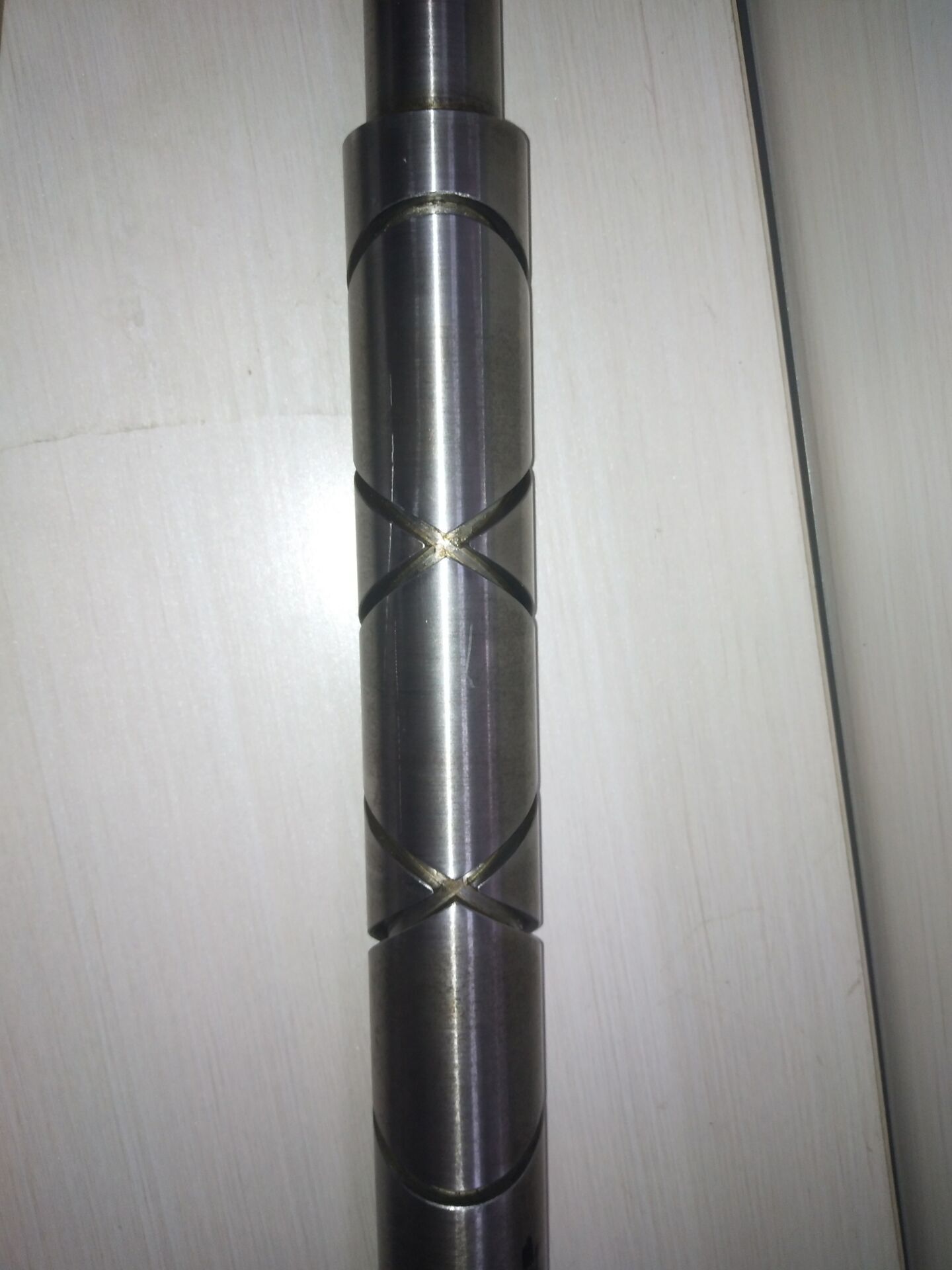

我用掃描切除，然后倒角的形式，圖示接頭處處理不好，跟實物看起來很不同參數方面：軸直徑φ50，螺旋線起點鋸軸端100，螺旋槽5*5*5,兩端圓角實測R40，有沒有大神可以幫忙看下，怎么實現的 ...

回復

laohan118 發表于 2021-8-13 17:23:30

找到方法了嗎，我也在找，一直沒找到，上次找到一個全網作的最像的了，加QQ，沒通過，

遠祥 發表于 2019-1-3 20:46:33

掃描的時候路徑的選取是否有問題？方向如果不不垂直，形狀也會出問題的！

未來第一站 發表于 2019-1-3 20:01:47

我會螺旋線畫一半引導掃面切除后鏡像另一半，也許掃描切除參數要設置一下。
