鴨嘴獸1 發表于 2019-1-4 19:28
從分析看，這位大哥像是老司機。
我的想法是：才2000個循環就斷了，哪怕表面有宏觀缺陷也不該疲勞的這么 ...

讀書讀到21歲，修設備23年了哦

浣溪沙 發表于 2019-1-3 11:11

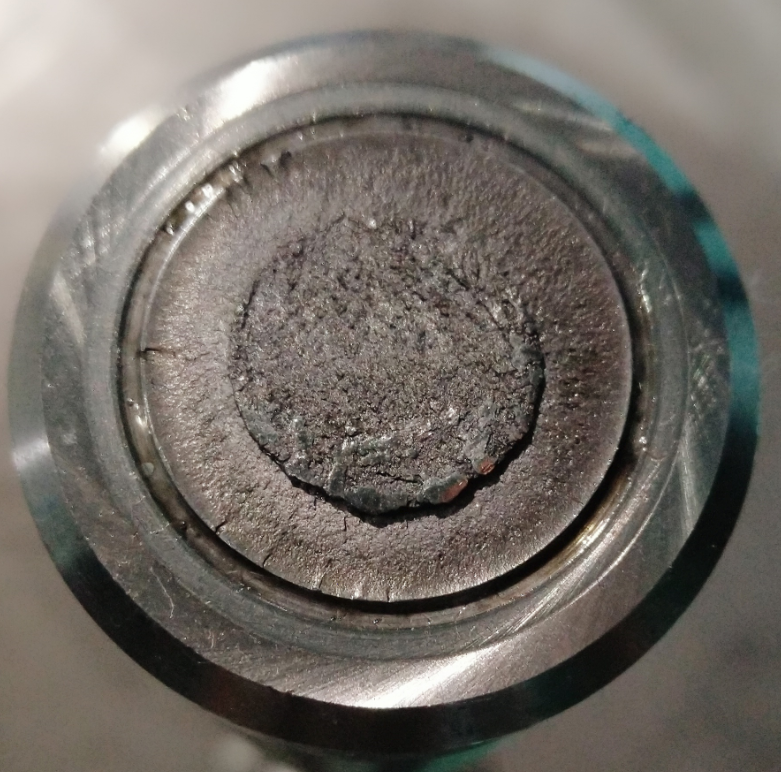

從斷面上看。剛開始斷面光滑，后面比較粗糙，典型的疲勞斷裂特征。從最小直徑處斷裂，考慮連接軸上的幾個支 ...

從分析看，這位大哥像是老司機。
我的想法是：才2000個循環就斷了，哪怕表面有宏觀缺陷也不該疲勞的這么快，也想過安裝方面的問題。
不過現場已經換上了新絲杠，斷絲杠、軸承送去了理化室，暫時見不到了。有點頭疼。
不過希望以后能和您多交流交流

kevin-Lee 發表于 2019-1-3 10:38
斷口有點起，應該是應力集中吧，原因可能是這處有微裂痕或者是過載了，你核算一下吧

你好，”斷口有點起“什么意思，不大懂，具體指哪個區域呢

jinyongjun 發表于 2019-1-2 15:02
應該是疲勞斷裂，考慮加工有沒有應力集中處，或者可以考慮有沒有熱處理，熱處理是否改進

你好，從斷面上的什么地方、什么特征得出疲勞的呢？
求指教

湘中人 發表于 2019-1-2 14:50
有沒有考慮過安裝問題呢

絲杠、軸承已經送理化室去了，感覺沒機會見到他了
目前主要想知道從斷口能看出什么信息~

12312348 發表于 2019-1-2 11:52
個人認為無需加退刀槽，小軸徑的加退刀槽就容易出現應力集中斷裂現象，可以改成小圓弧過渡，也可以改成臺階 ...

這個地方還要安裝軸承，發揮靠肩的作用，退刀槽無奈之舉。
目前主要想知道從斷口能得出什么信息

覃福永 發表于 2019-1-2 10:04
材質處理有問題

你好，從斷口上什么信息得出的呢

冰小帥 發表于 2019-1-2 08:58
才跑這么點，校核下絲桿是不是受到過大的徑向力。

計算受力方面沒問題的，成熟產品了已經

曉昀 發表于 2019-1-1 21:51
”絲杠斷在軸徑最小處，剛好在退刀槽附近”，退刀槽處應力集中導致吧

我也是這么覺得，所以想看看大家從斷口能得出什么信息

從斷面上看。剛開始斷面光滑，后面比較粗糙，典型的疲勞斷裂特征。從最小直徑處斷裂，考慮連接軸上的幾個支點回轉中心不同軸，這個問題經常遇到。
