鏈傳動功率計算

查看數: 11710 | 評論數: 12 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-21 10:38

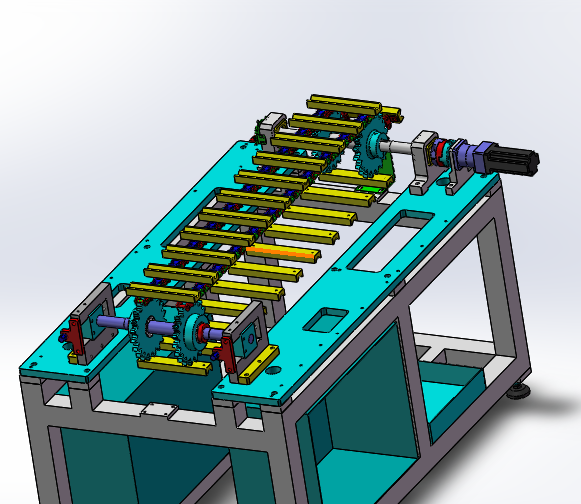

已知，滾子鏈上面物體重量m=20kg，鏈的節距p=12.7，算出2排鏈的重量m2=3kg，要求傳動速度v=1m/s，間歇運動，鏈運行1個工位停止5s，每次鏈運行2s，圖中4個鏈輪大小相等，齒數 ...

回復

ahwangaj01 發表于 2022-4-30 16:10:18

謝謝分享
非常實用

101kjs 發表于 2019-1-17 20:30:19

本帖最后由 101kjs 于 2019-1-17 20:32 編輯

功率是無法準確計算的，如果沒有參考的話，屬于首臺設備的話，只能理論+試驗。粗略功率p＝f.v，還要加上改向力，有很多摩擦力是無法計算的。還有電機工作時間，電機？你這個屬于頻繁啟動，你計算出來的功率*安全系數2-2.5

腳底的路 發表于 2019-1-17 16:53:30

機械小菜鳥- 發表于 2019-1-2 17:21
圖是我自己計算的不知道對不對，請指教

大哥你這個速度算得有點問題啊，不應該是N=V/PI*D？

機械小菜鳥- 發表于 2019-1-3 10:19:45

ywf930105 發表于 2019-1-3 10:17
這樣是要加鏈條的重量

好的，謝謝

ywf930105 發表于 2019-1-3 10:17:09

機械小菜鳥- 發表于 2019-1-3 09:19
如圖，貨物是通過螺釘和滾子鏈連接的，滾子鏈和導軌接觸產生摩擦，正常的理解應該是，產生摩擦力的接觸面 ...

這樣是要加鏈條的重量

ywf930105 發表于 2019-1-2 18:03:58

機械小菜鳥- 發表于 2019-1-2 17:21
圖是我自己計算的不知道對不對，請指教

是這樣算，但是μmg算的是載重和鏈條的摩擦力，所以這個m應該是載重的質量

ywf930105 發表于 2019-1-2 17:18:18

機械小菜鳥- 發表于 2018-12-22 16:50
查了很多資料，都是在已知傳動功率的情況下設計。我現在不知道怎么確定傳動功率，有沒有計算公式啊，詳細 ...

是水平方向輸送還是豎直方向輸送呢，方向不同合外力的算法不一樣
