山水山石 發表于 2018-12-4 16:07
三極管在實際的放大電路中使用時，還需要加合適的偏置電路。這有幾個原因。首先是由于三極管BE結的非線性 ...

% k! ]0 I5 |1 u1 h太感謝了！終于弄明白這一塊的內容了，非常感謝！
/ E: n+ q! t+ h! U1 `2 D  P0 {% E

Laura哦呵呵 發表于 2018-12-4 14:02
& {  O9 {' T5 p" ~/ r( H您好，這個0.7是它的導通電壓嗎。

三極管在實際的放大電路中使用時，還需要加合適的偏置電路。這有幾個原因。首先是由于三極管BE結的非線性（相當于一個二極管），基極電流必須在輸入電壓 大到一定程度后才能產生（對于硅管，常取0.7V）。當基極與發射極之間的電壓小于0.7V時，基極電流就可以認為是0。但實際中要放大的信號往往遠比 0.7V要小，如果不加偏置的話，這么小的信號就不足以引起基極電流的改變（因為小于0.7V時，基極電流都是0）。如果我們事先在三極管的基極上加上一 個合適的電流（叫做偏置電流，上圖中那個電阻Rb就是用來提供這個電流的，所以它被叫做基極偏置電阻），那么當一個小信號跟這個偏置電流疊加在一起時，小信號就會導致基極電流的變化，而基極電流的變化，就會被放大并在集電極上輸出。另一個原因就是輸出信號范圍的要求，如果沒有加偏置，那么只有對那些增加的 信號放大，而對減小的信號無效（因為沒有偏置時集電極電流為0，不能再減小了）。而加上偏置，事先讓集電極有一定的電流，當輸入的基極電流變小時，集電極 電流就可以減小；當輸入的基極電流增大時，集電極電流就增大。這樣減小的信號和增大的信號都可以被放大了。
* n; }+ m% g. r- Y1 N, g

前景錢 發表于 2018-12-4 09:42
這個屬于電氣方面的吧

對的，是模電方面的

向宏 發表于 2018-12-3 23:39
; z0 F9 y2 t+ H3 P( X' p' w! X% P還有學習深入的，我以為沒有了。

7 I0 i& c' r" {8 C/ C" d# O不不，是現在才開始學習
1 E$ f0 L8 r. Q, C% @4 v( Q

菜鳥XSH 發表于 2018-12-3 18:32

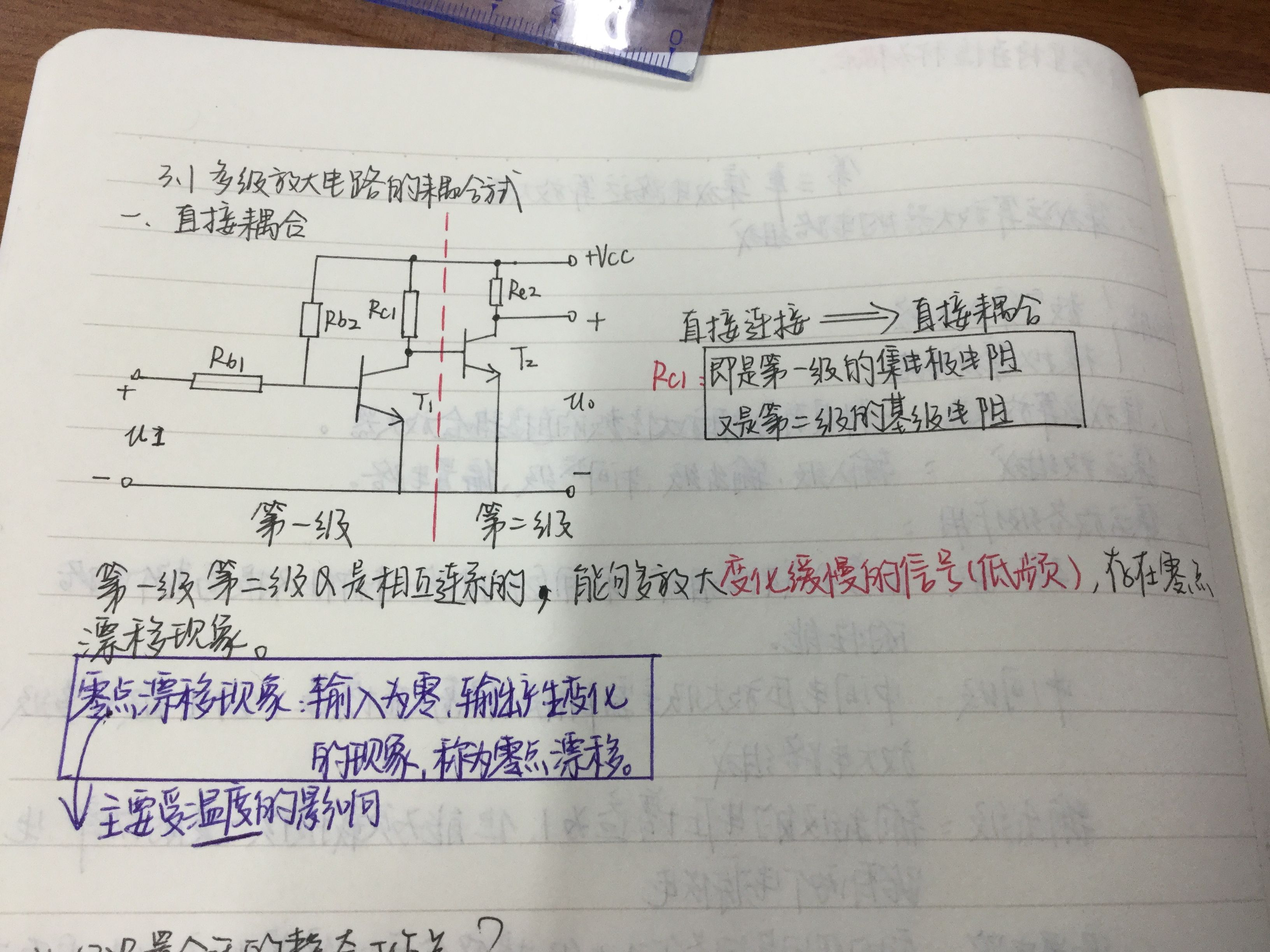

第一圖實際是很少應用的，因為T1的Uce即是T2的Ube，只有0.7V,T1接近飽和工作區了。

您好，這個0.7是它的導通電壓嗎。

這個屬于電氣方面的吧

還有學習深入的，我以為沒有了。

第一圖實際是很少應用的，因為T1的Uce即是T2的Ube，只有0.7V,T1接近飽和工作區了。
